Impression 3D : bloc piles pour mégaphone
par , le dimanche 11 avril 2021 à 23:18

Catégorie : Général
Mots clés : Impression3D Bricolage

Suite à la perte d'un des 2 blocs de piles pour un mégaphone, j'ai reconstitué la pièce manquante en me basant sur la seconde.

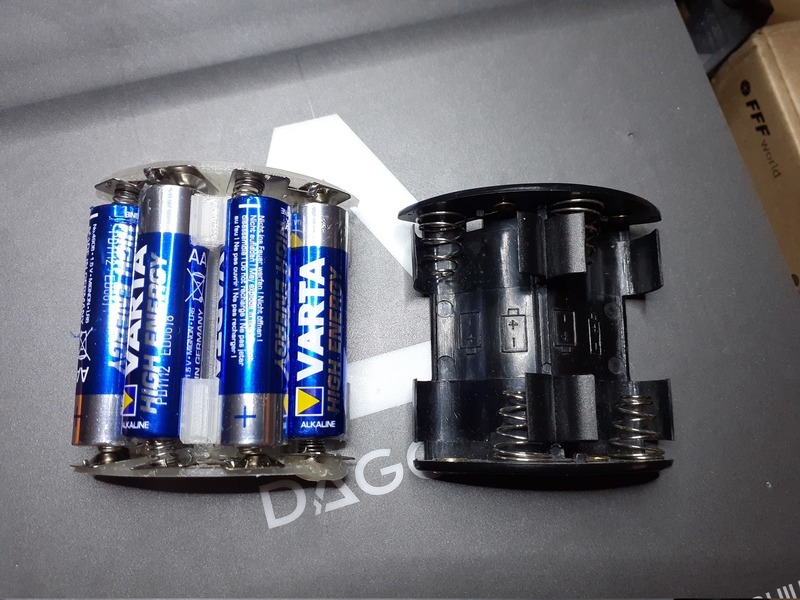

Pièces d'origine

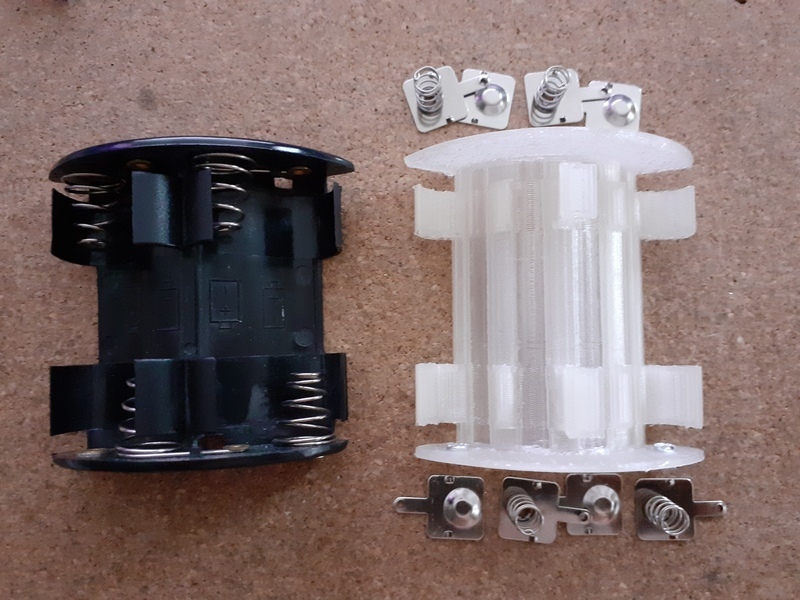

Le plus compliqué a été de trouver les contacts électriques, mais heureusement Amazon en fournit de différentes sources :

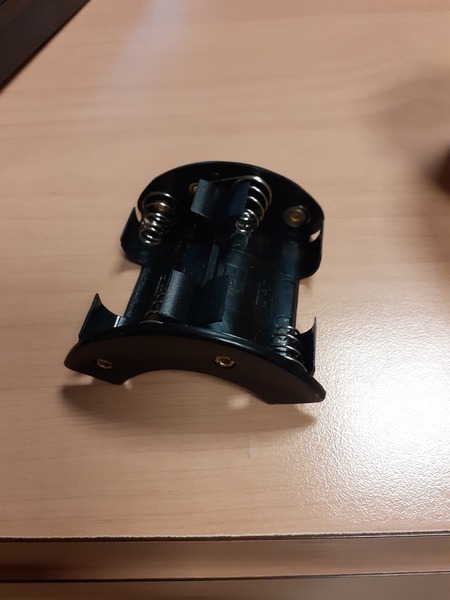

Pièce d'origine

Modélisation et impression

La modélisation se fait sous FreeCAD avec un bon gros solide de révolution, quelques formes 3D de base et beaucoup d'opérations booléennes :

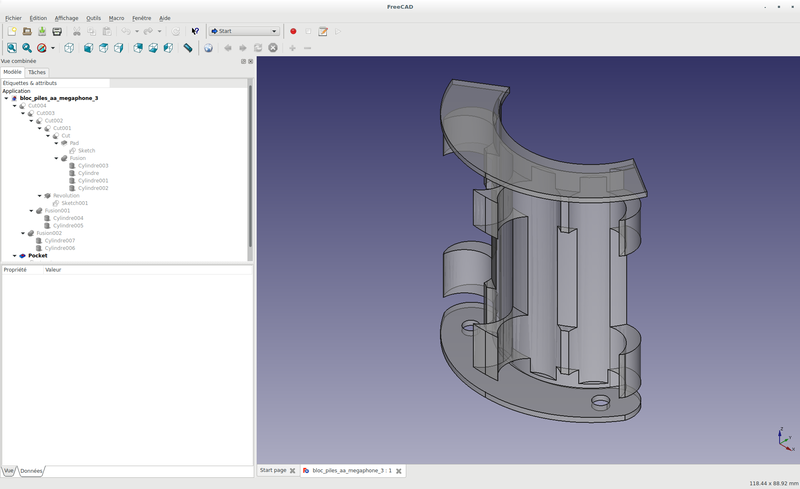

Opérations booléennes

Modèle complet

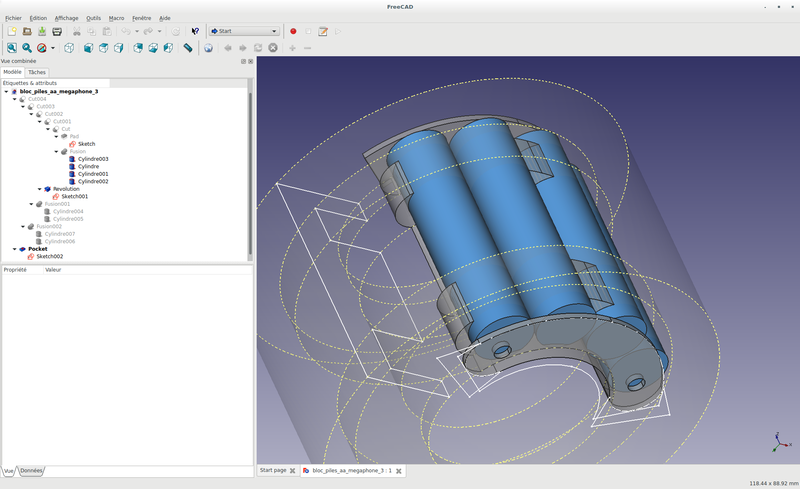

Vue réalité augmentée

Impression 3D

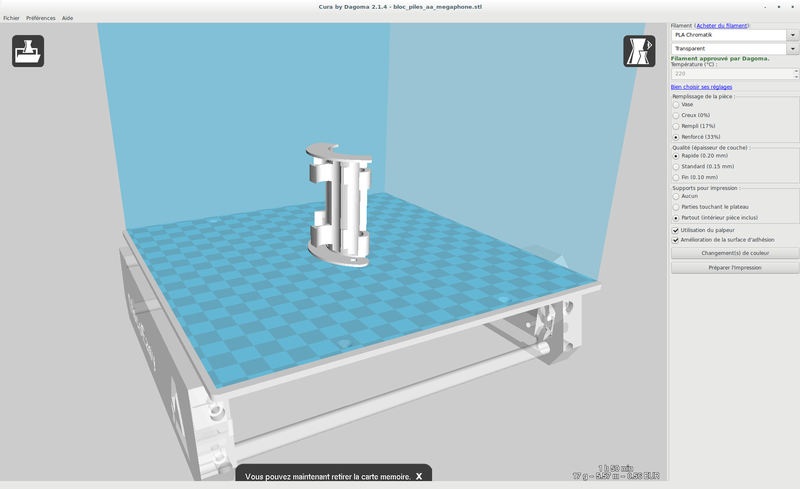

Pour l'impression du fichier STL je l'ai fait verticalement avec des support, ce qui permet d'avoir des bords lisses :

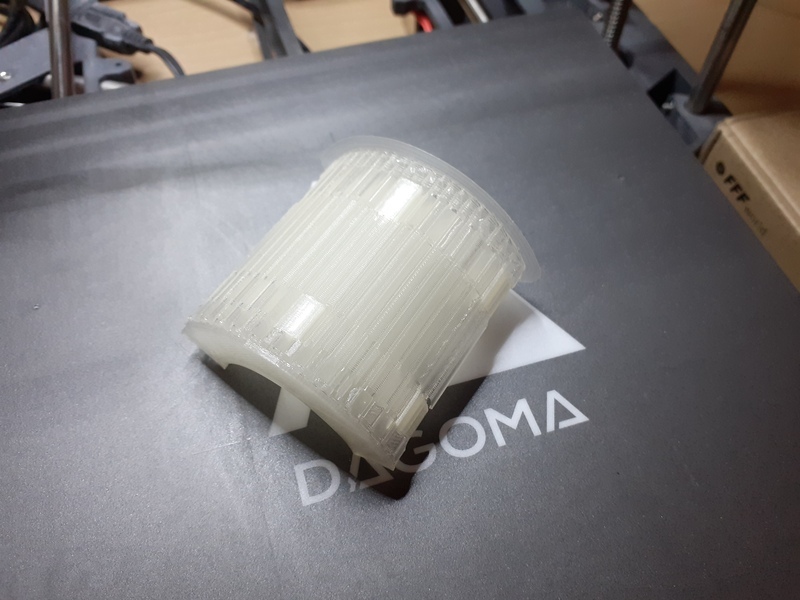

Impression vertical

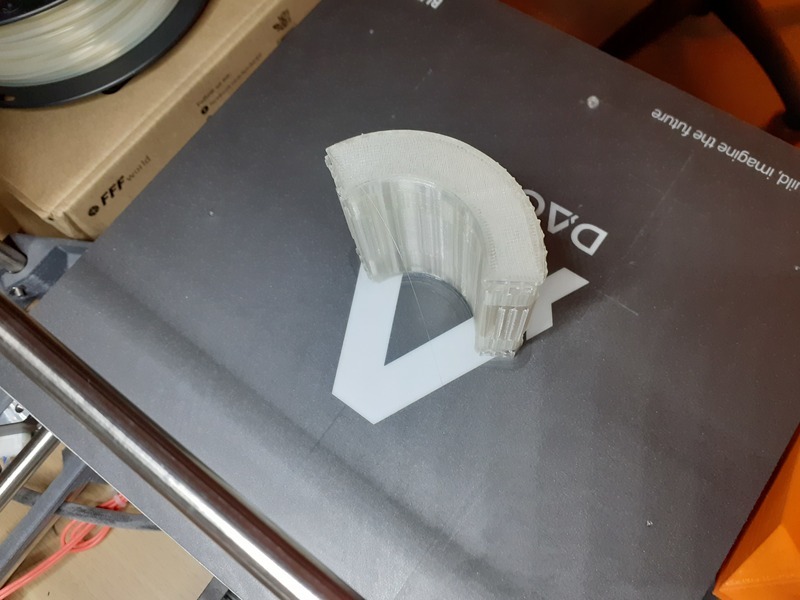

Résultat avec supports

Support retirés

Finalisation

Pour la connectique, j'ai utilisé des rivets puis j'ai collé les contacts électriques sur le support plastique (ça déborde un peu) :

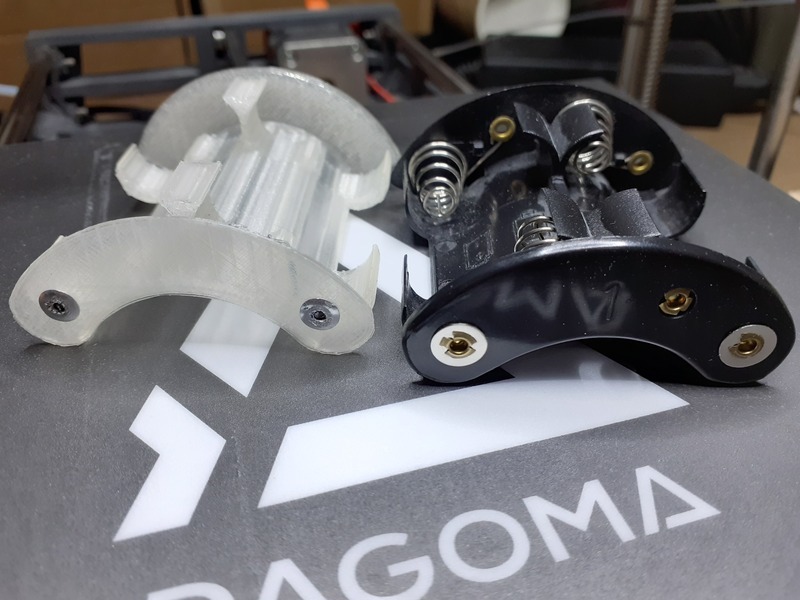

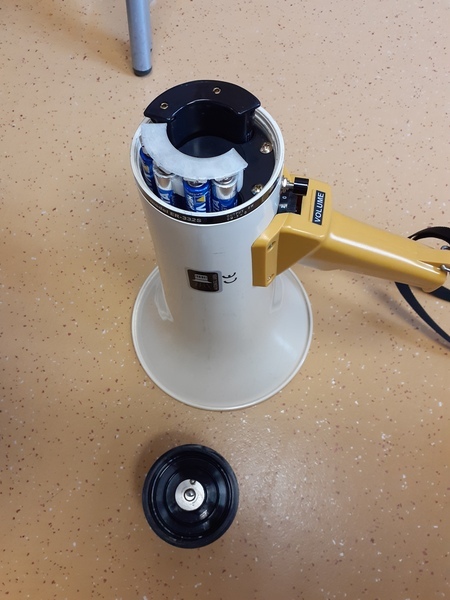

Finalement ça rentre assez bien et ça sauve le mégaphone :

Amélioration possible :

  • revoir l'accroche des contacts électriques

A bientôt

Antoine
