Reconstruction 3D d'un cache de télécommande d'un projecteur NEC
par , le lundi 12 avril 2021 à 20:12

Catégorie : Général
Mots clés :

Dans un établissement scolaire nous avons un nombre important de projecteurs NEC, donc pas mal de télécommande et le cache des piles a été perdu sur un certain nombre de ces télécommandes.


Pièce d'origine :

Heureusement nous avons quelques télécommandes avec le cache d'origine, ce qui permet de prendre des mesures, et il y a de quoi en prendre :

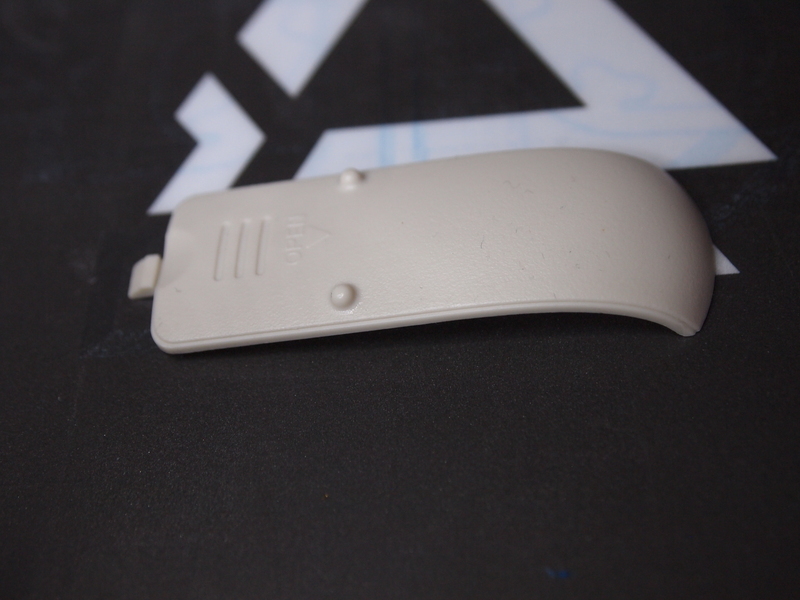

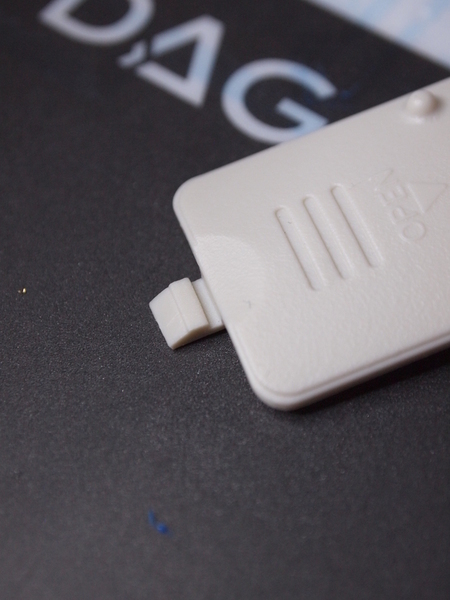

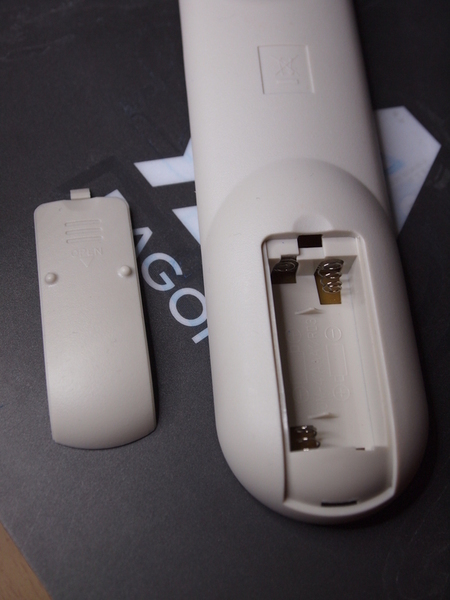

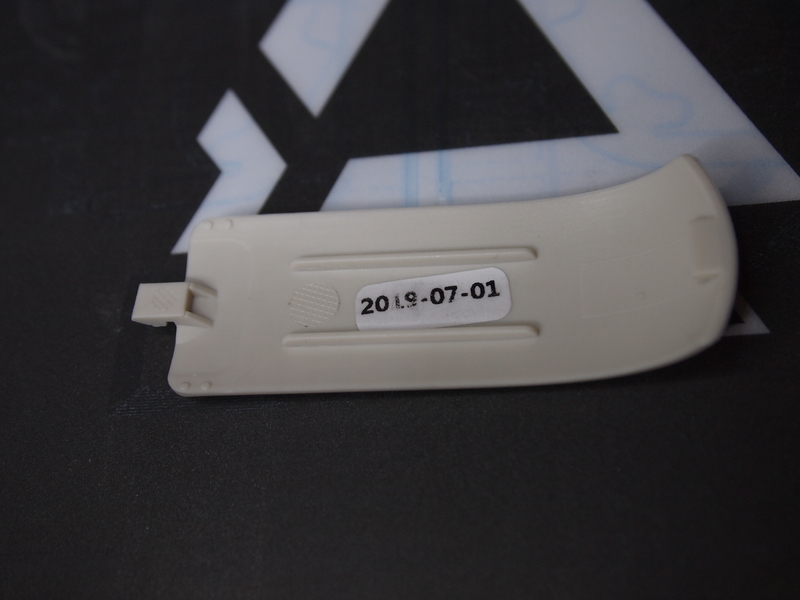

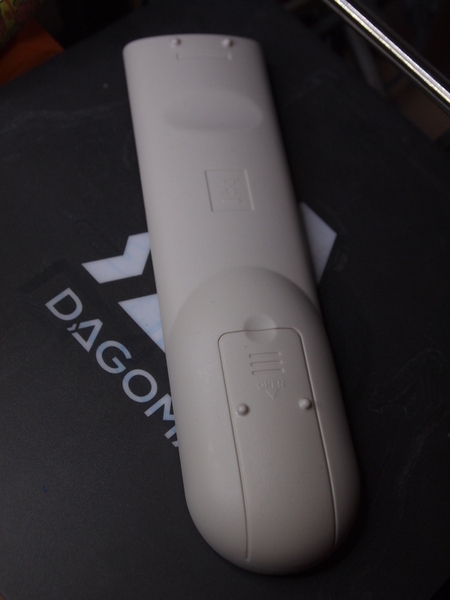

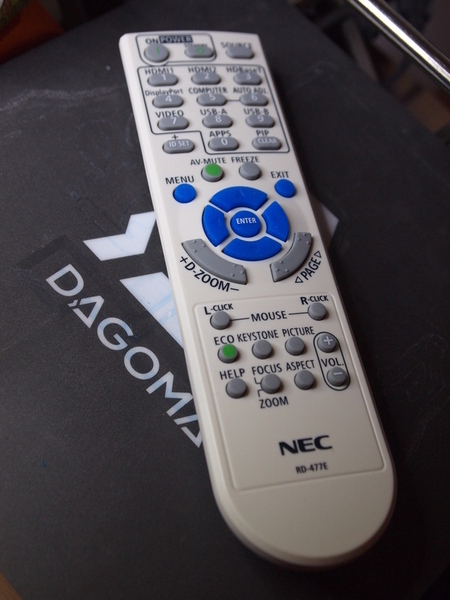

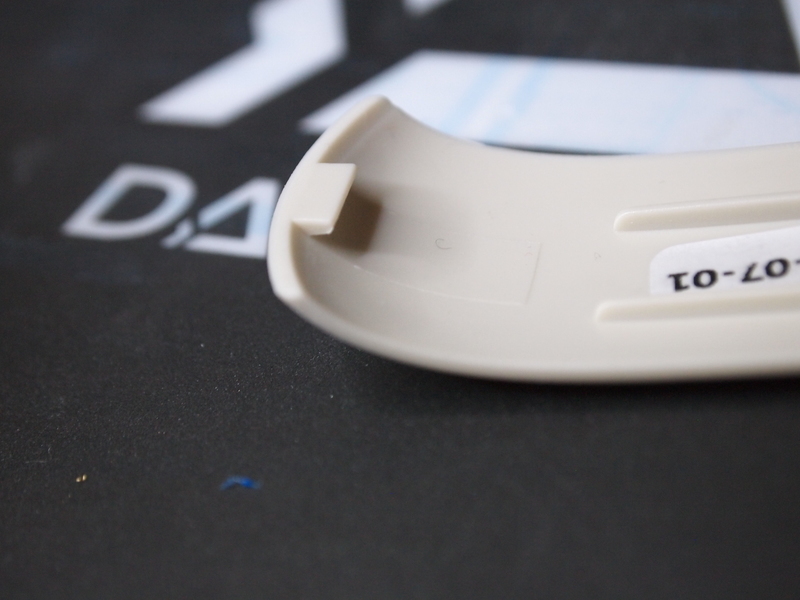

Télécommande NEC Arrière de la télécommande Bloc pile Dos du cache Face intérieur du cache Plot de fermeture du cache Accroche du cache

Modélisation :

Pour la modélisation sous FreeCAD, je me suis basé sur un très bon tuto qui montre bien comment faire chaque partie de la télécommande :

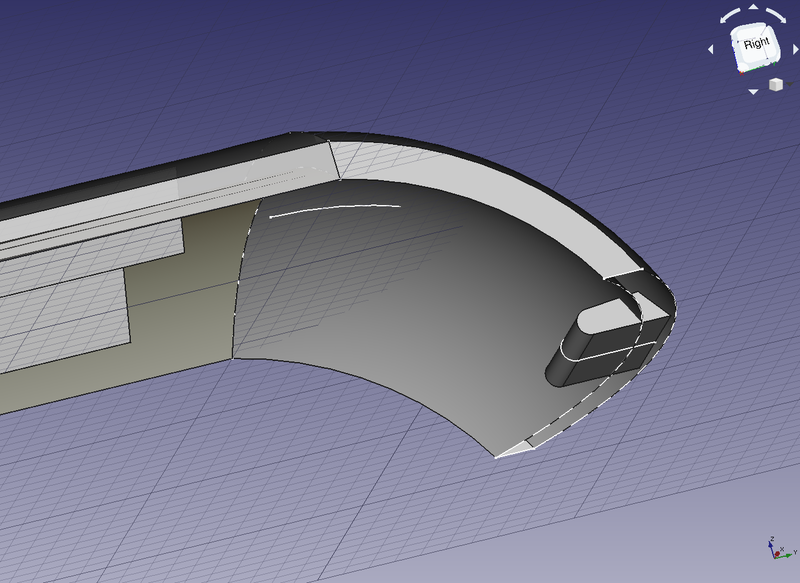

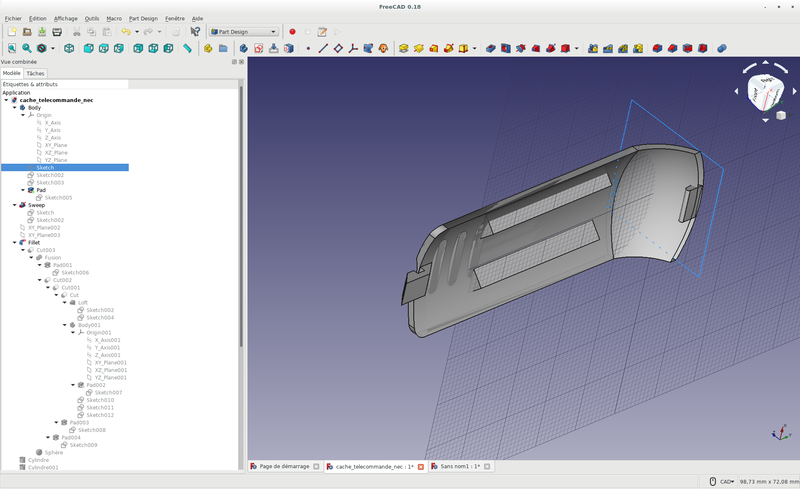

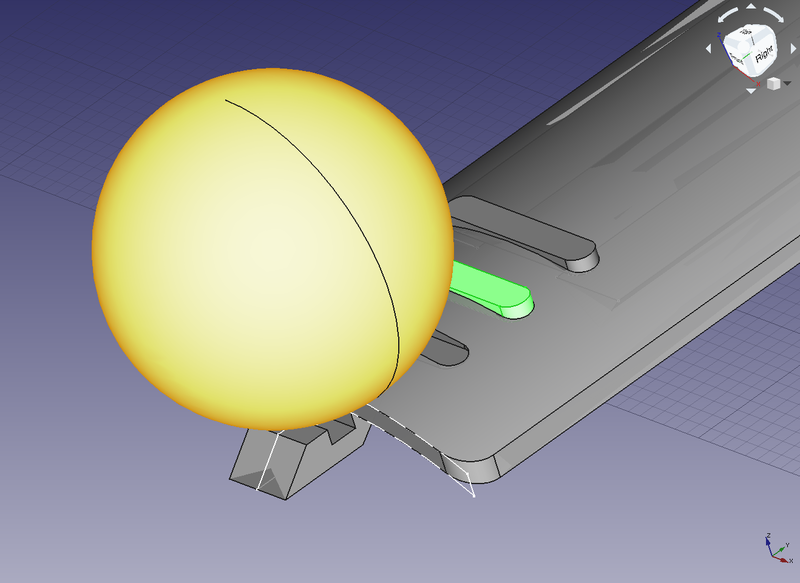

Modélisation plot et face supérieure Modélisation accroche Vue globale du modèle

Vue réalité augmentée

Impression :

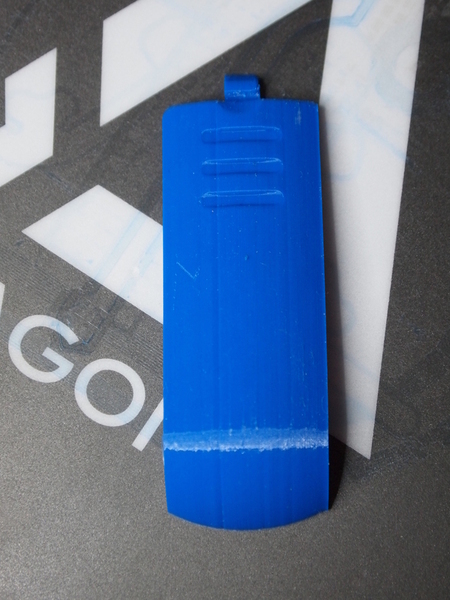

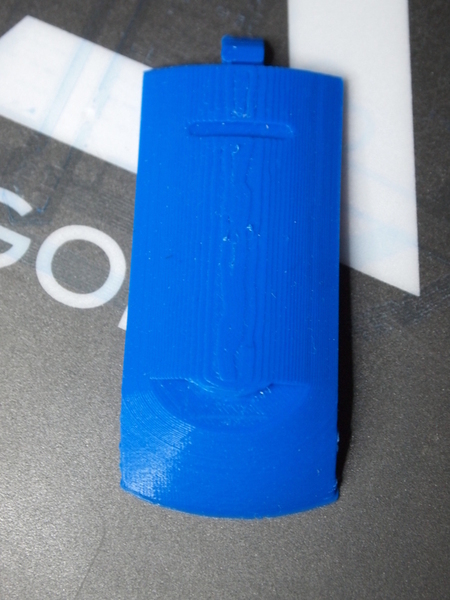

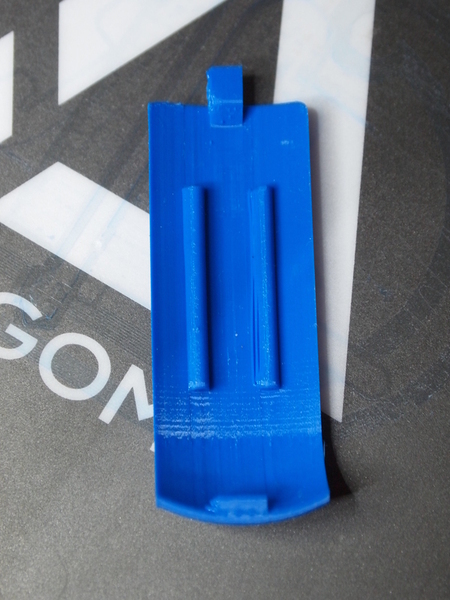

Les premières impressions du fichier STL à l'horizontal ne donne pas une bonne finition à cause du besoin de support :

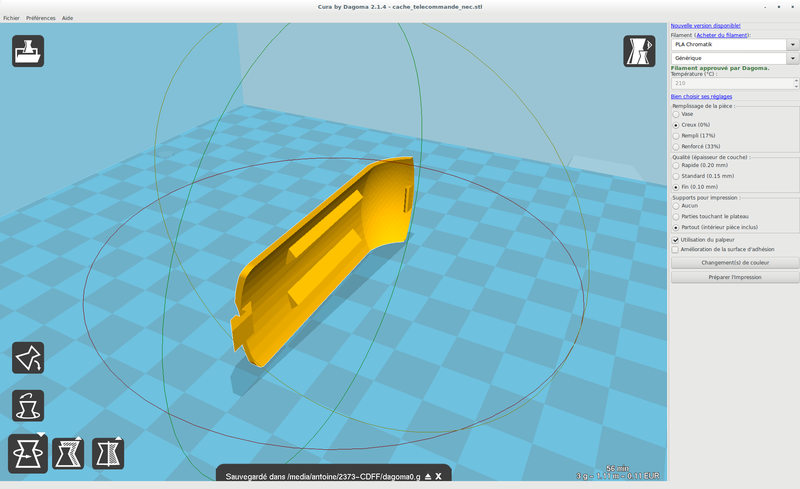

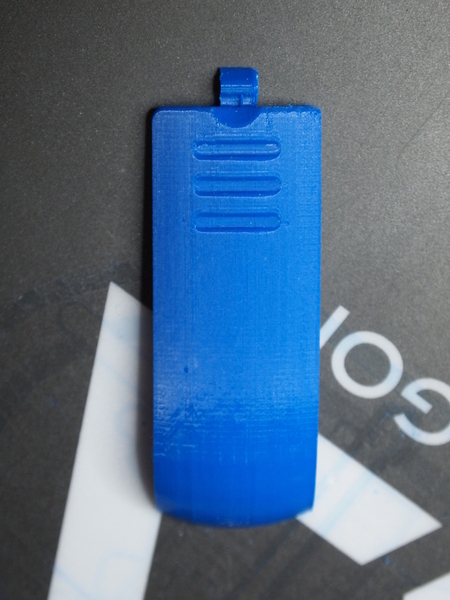

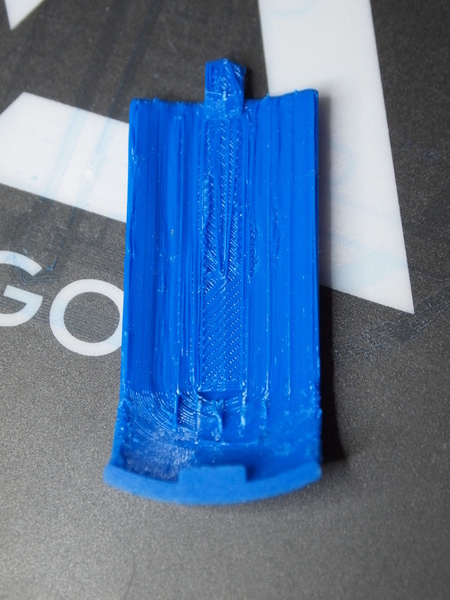

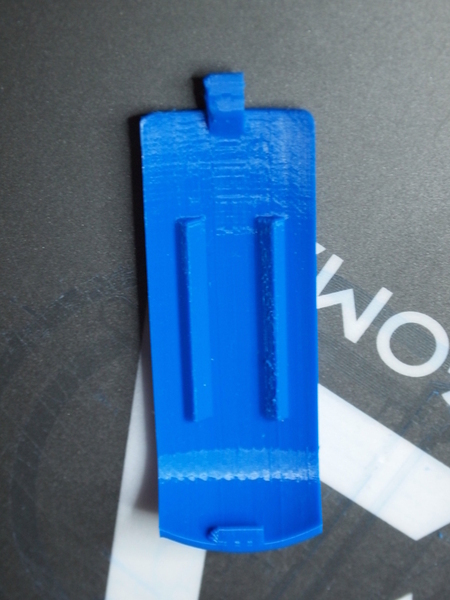

Je suis donc passé à une impression sur la tranche (avec un tout petit support pour l'accroche de fermeture), mais dans ce cas il faut revoir les bloqueurs de piles et passer de petites tubes à des tiges triangulaires :

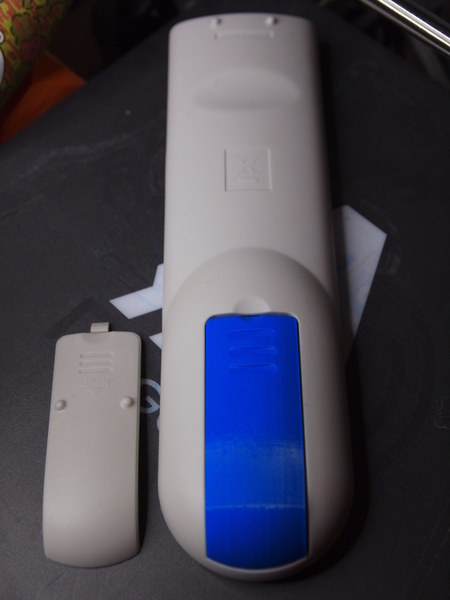

Et ça le fait bien :

Amélioration possible :

  • bon je dois l'avouer, la courbure du cache est légèrement à revoir pour être plus proche de l'original.

A bientôt

Antoine
