Reconstruction 3D d'un bloc d'attache poteau déroullant
par , le lundi 12 avril 2021 à 21:37

Catégorie : Général
Mots clés :

Voilà le genre de pièce en plastique qui finit par casser à force de prendre des coups; c'est donc bon candidat pour avoir un modèle 3D sous la main avant de ne plus avoir d'exemplaire.

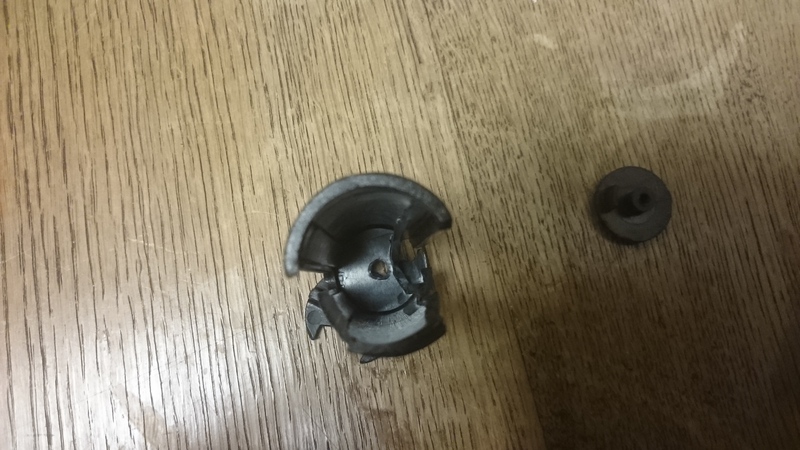

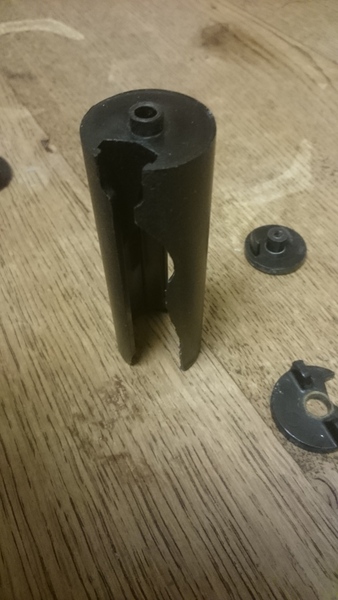

La pièce d'origine :

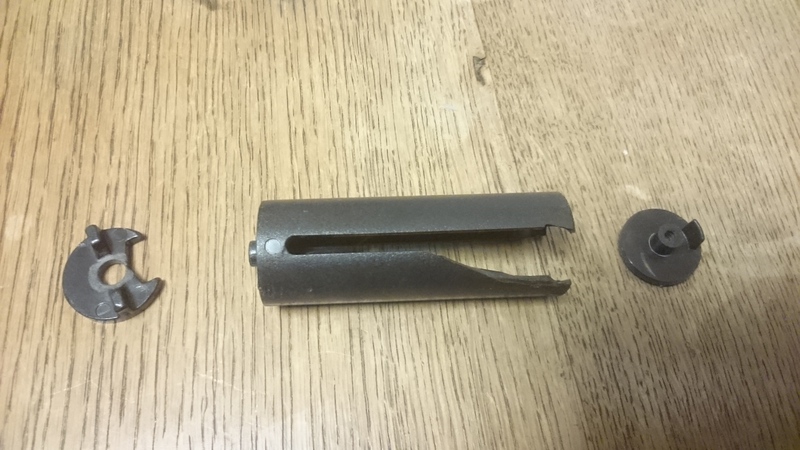

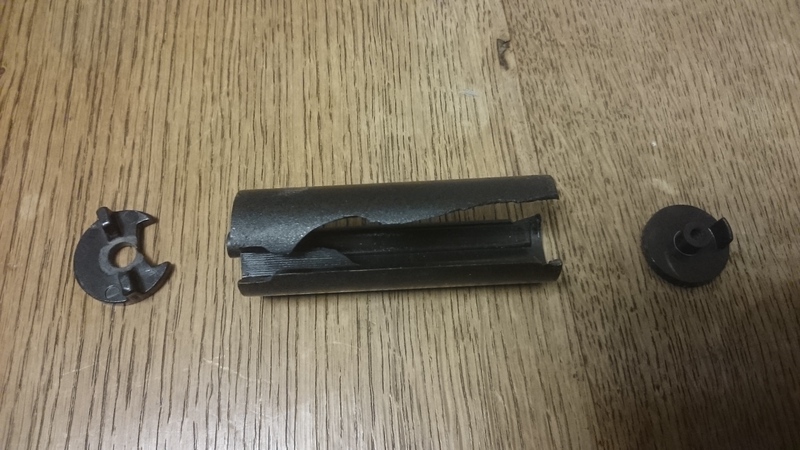

C'est pas beau à voir, mais on devine très bien les parties manquantes :

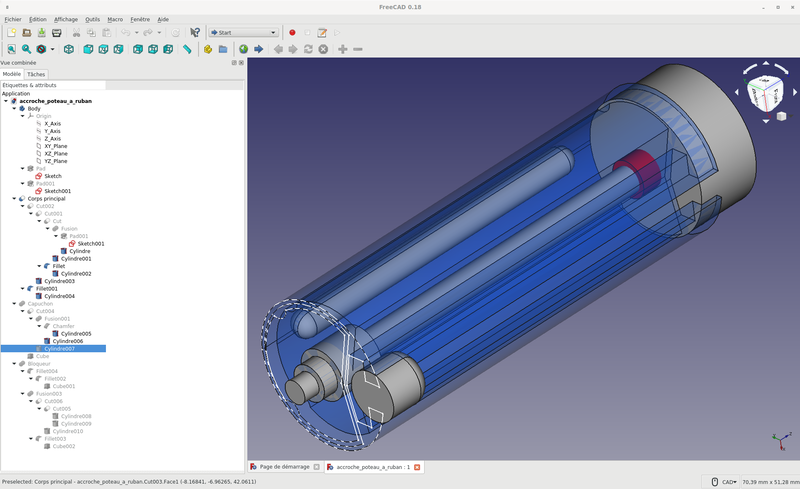

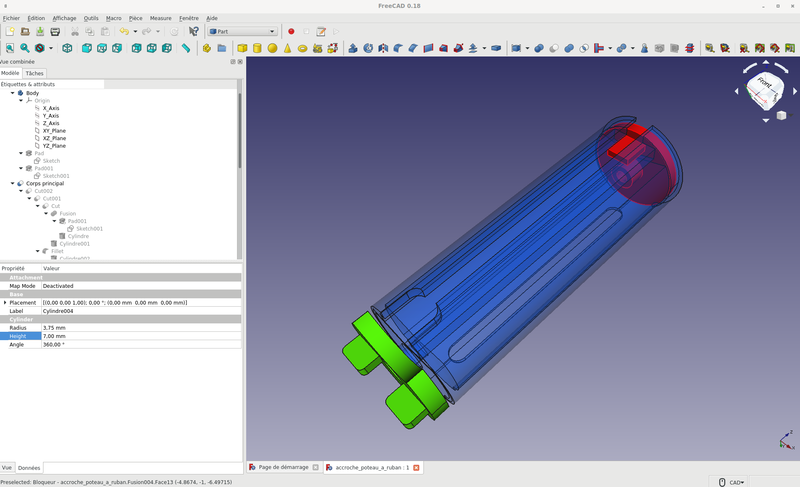

Modélisation :

La modélisation sous FreeCAD commence par une extrusion sur la base de l'objet puis pas mal de découpes. Ensuite il faut faire le capuchon supérieur et le bloqueur inférieur. Le ruban s'insère dans la plus petite fente et il est tenu par une longue visse provenant de la pièce d'origine

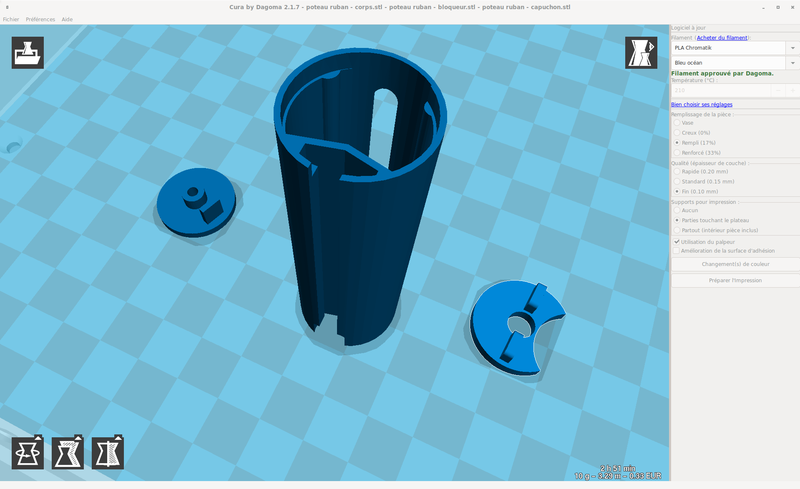

Impression 3D :

Pour l'impression, j'ai imprimé les 3 pièces séparément :

Vue réalité augmentée

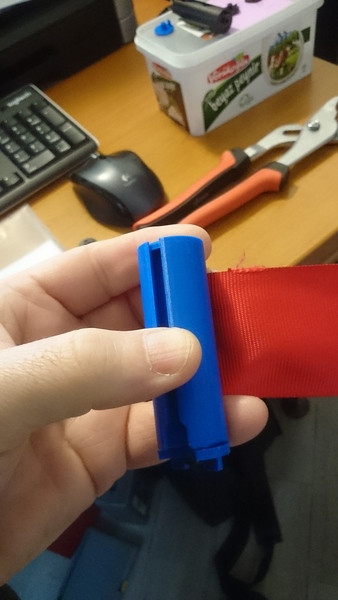

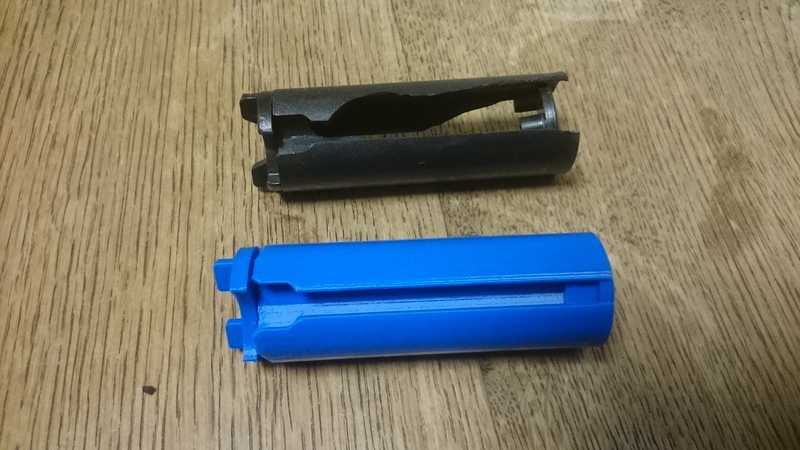

Une fois assemblé ça a pas mal de gueule :

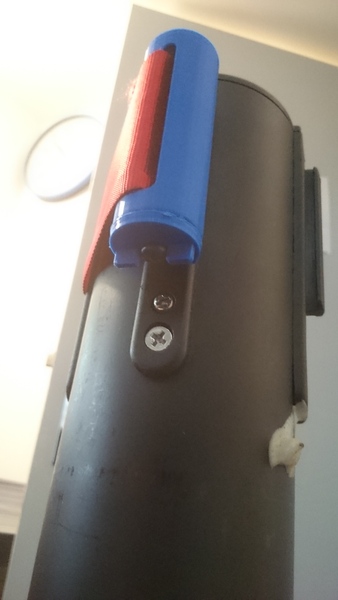

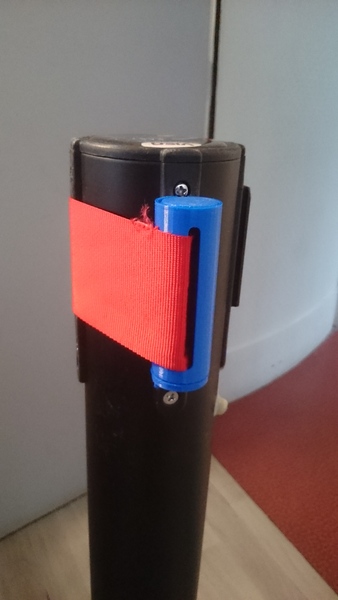

Et voilà ce que ça donne, remit en place :

Le plus dure a été de rembobiner le ruban, car j'ai fait l'erreur de sortir le bloc ruban-ressort du poteau.

Amélioration possible :

  • se passer de la vis d'origine qui tiens le ruban en la remplaçant par une tige intégrée dans le modèle.
  • réduire la quantité de plastique, en affinant le modèle.

A bientôt

Antoine
