Reconstruction 3D des attaches internes de casque de vélo
par , le mardi 13 avril 2021 à 00:01

Catégorie : Général
Mots clés :

Les attaches internes de mon casque de vélo ont fini par céder, et ce genre de pièce ne semble pas disponible chez le fabricant. Heureusement il y a l'impression 3D !


Pièces d'origine :

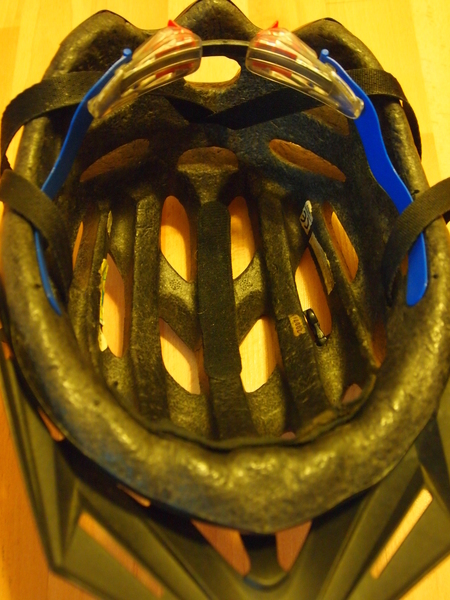

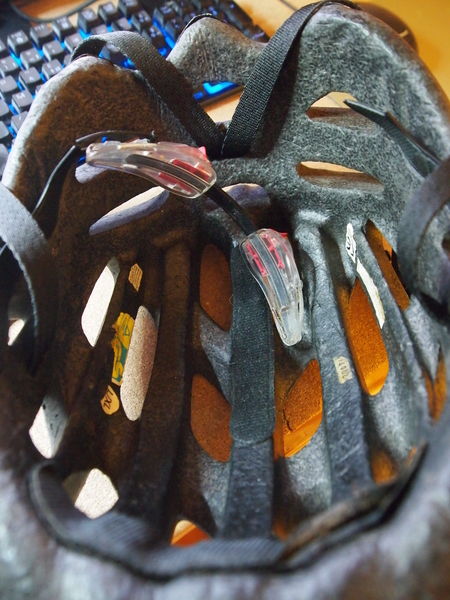

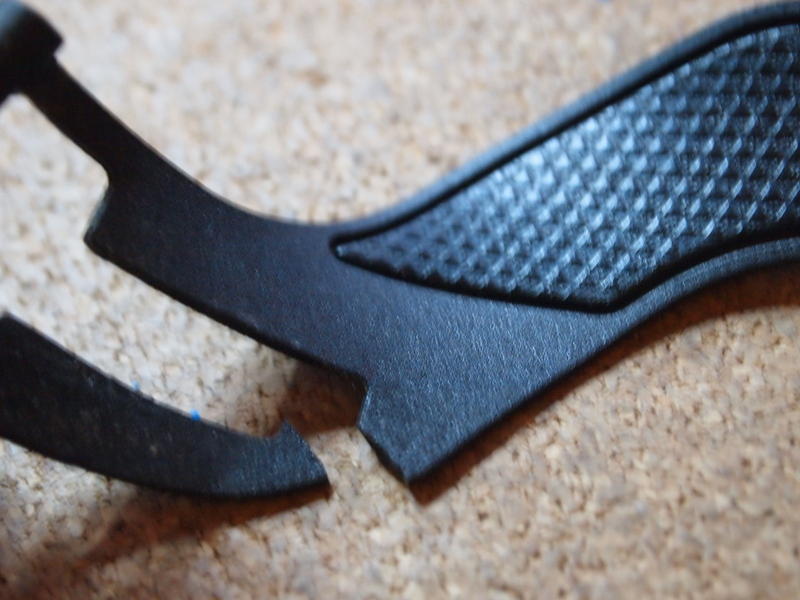

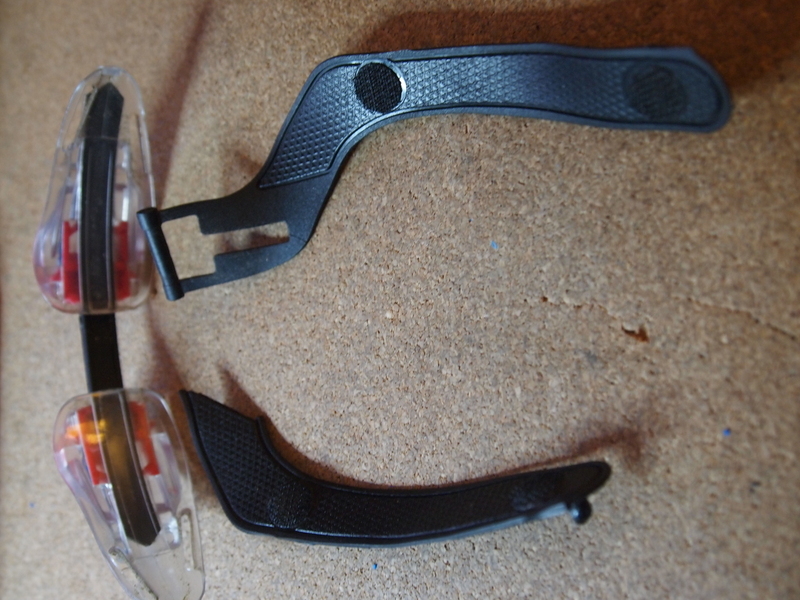

Il y a en fait 2 pièces symétriques qui tiennent le serre-tête du casque. L'une des pièces est coupée en deux, la seconde est en train de se fendre :

Modélisation :

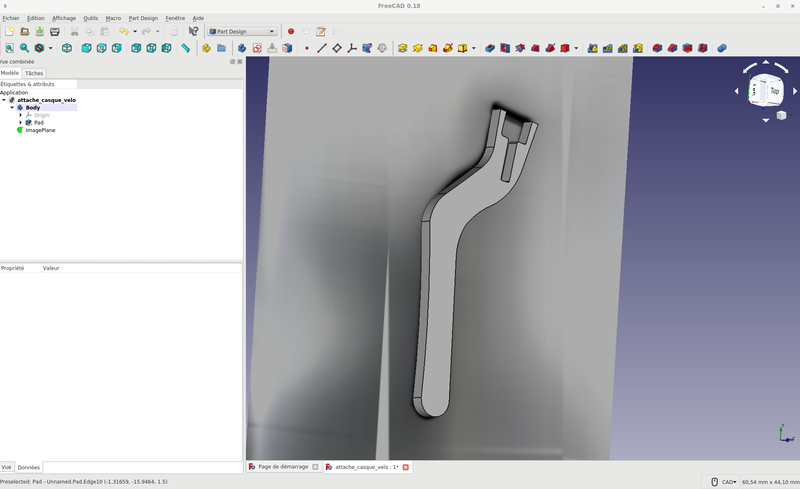

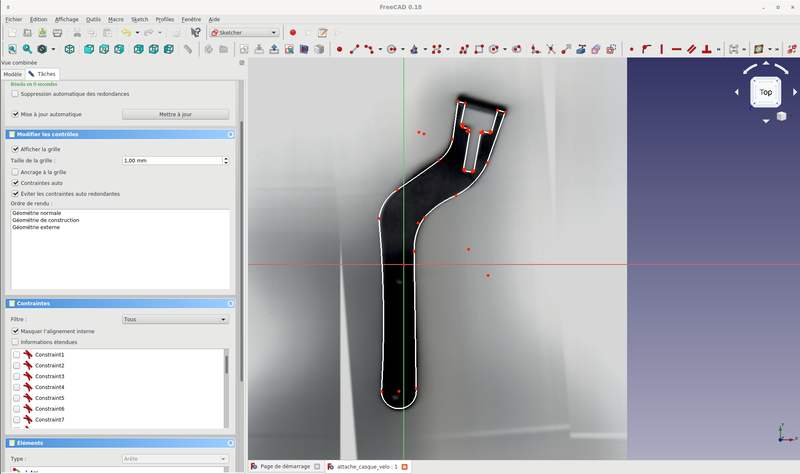

Pour la modélisation sous FreeCAD, j'ai scanné la pièce la plus complète et je l'ai redressée sous GIMP et mise en fond de page de l'atelier permettant de dessiner son profil :

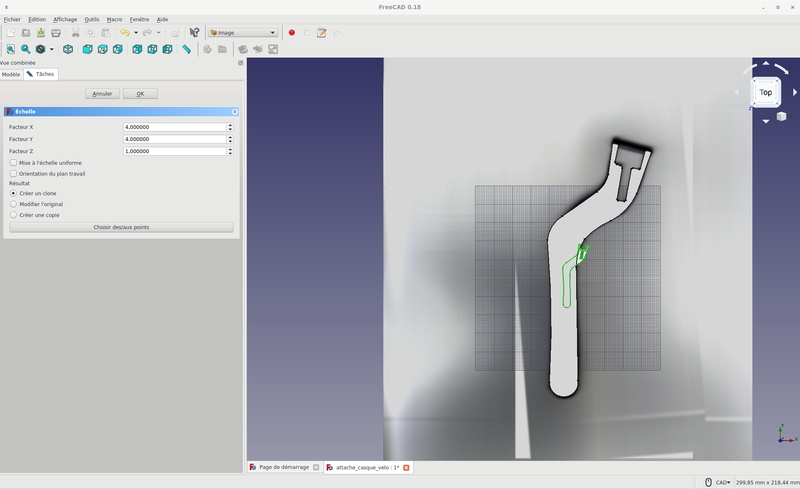

Une petite mise à l'échelle est nécessaire :

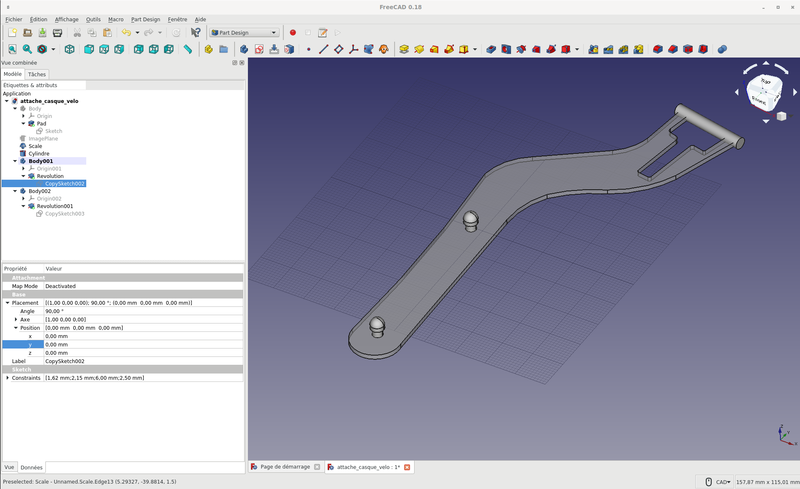

puis ajout des plots qui permettent d'accrocher le casque à l'intérieur du casque :

Vue réalité augmentée

Impression :

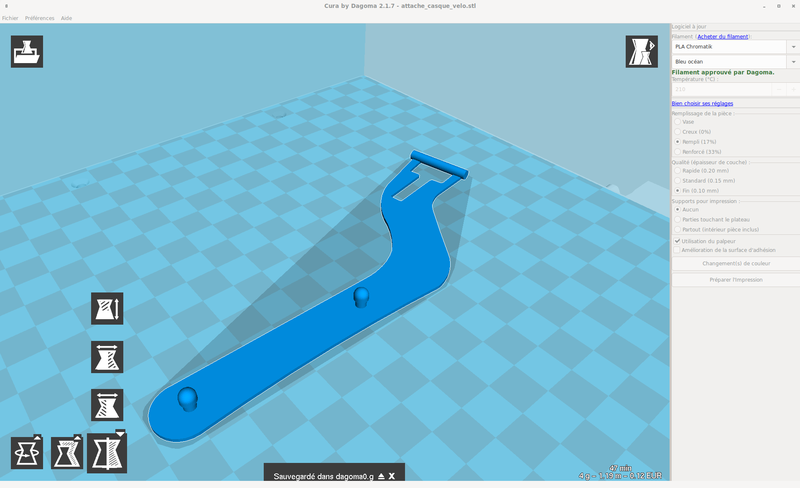

Impression facile car la pièce a un coté totalement plat (y compris sur l'attache cylindrique), et pour la seconde pièce il suffit d'effectuer un effet miroir sous Cura :

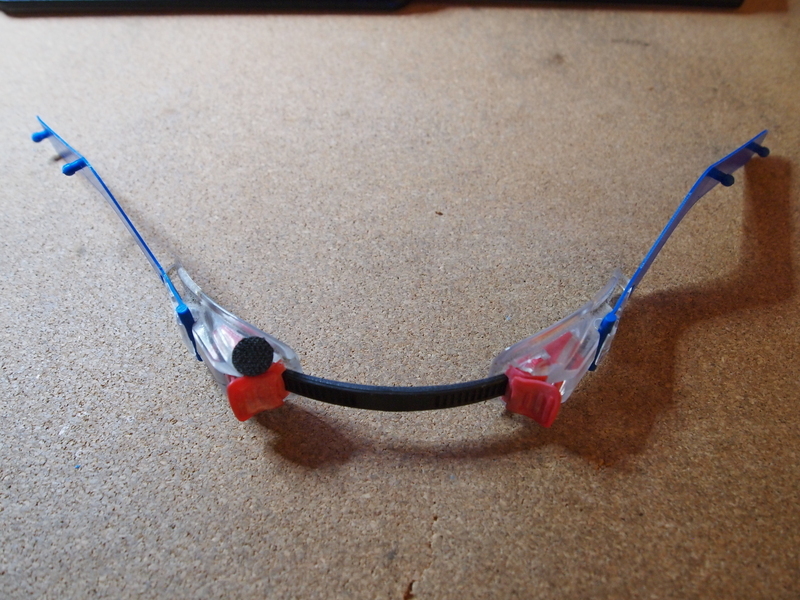

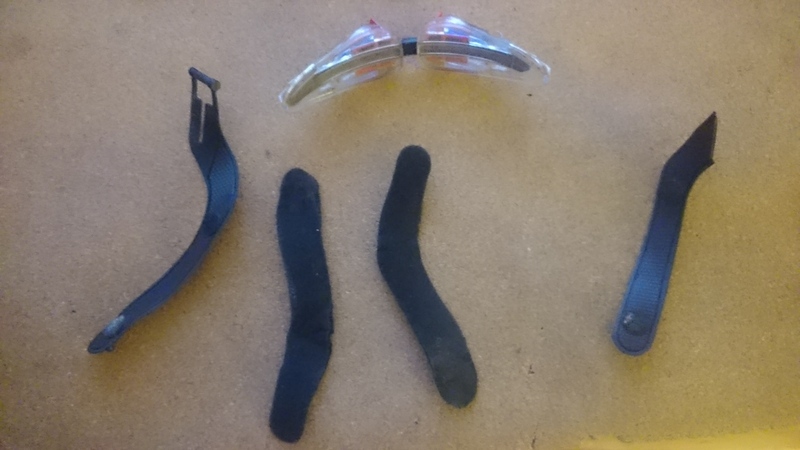

Ce qui donne :

Il a fallu faire plusieurs essais pour l'épaisseur de la pièce, ni trop fine sinon elle est cassante, ni trop épaisse sinon elle manque de souplesse.

Remise en place :

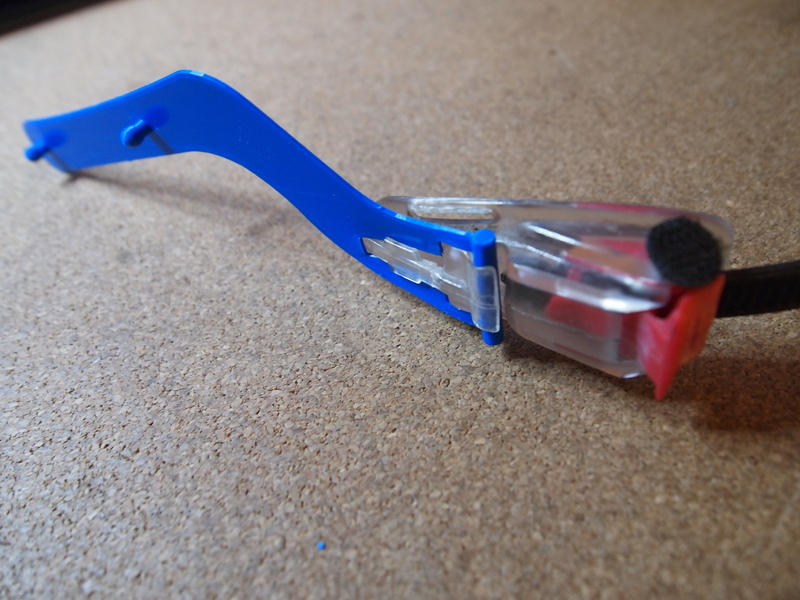

Rien à dire, ça se clipse directement dans la casque :

et il suffit d'y ajouter de nouveaux beaux coussinés pour atteindre la perfection.

A bientôt

Antoine
