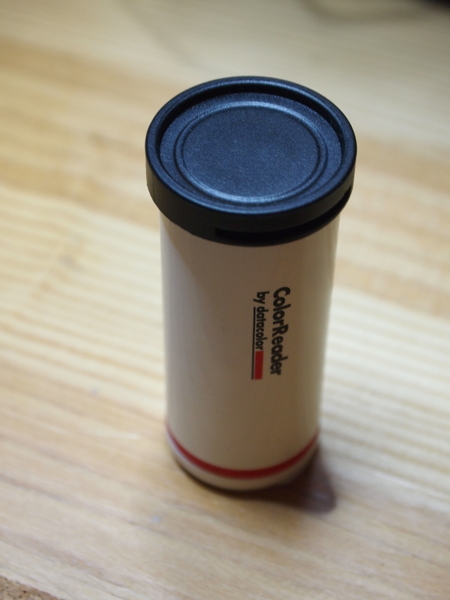

Ayant acquis un colorimètre ColorReader, j'ai eu besoin d'un boîtier de protection pour le transporter. Avec une petite impression 3D je l'ai réalisé sur ma Dagoma DiscoEasy200.


Idée de base :

Pour le boîtier j'ai fait le choix d'utiliser un filament souple FlexiSmart de FFFworld.

Bien que j'ai la tête d'impression 2 de Dagoma (grâce au pack Expert), le démarrage avec ce filament est assez laborieux, mais une fois l'impression démarrée ça va jusqu'au bout.

Modélisation :

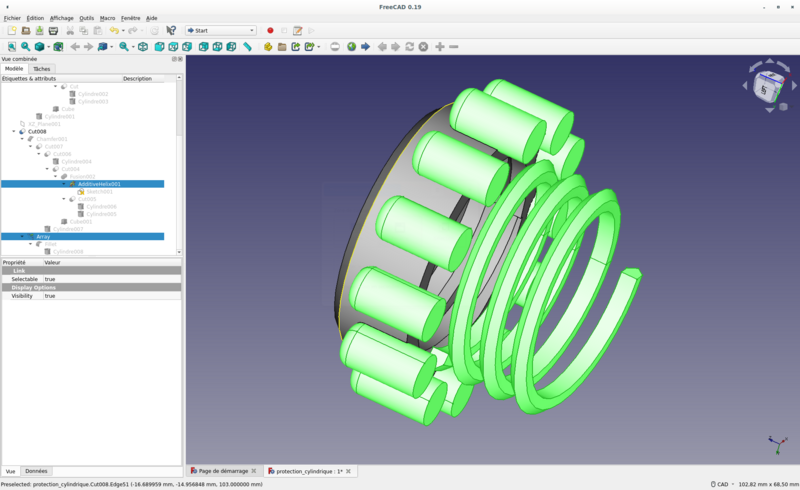

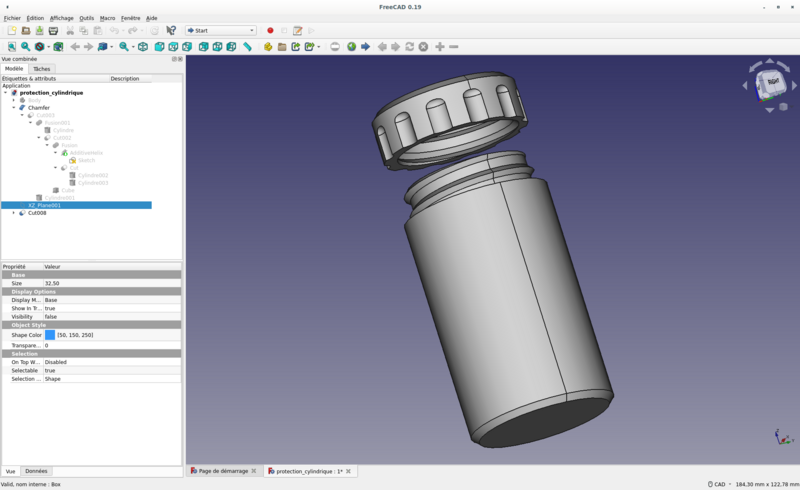

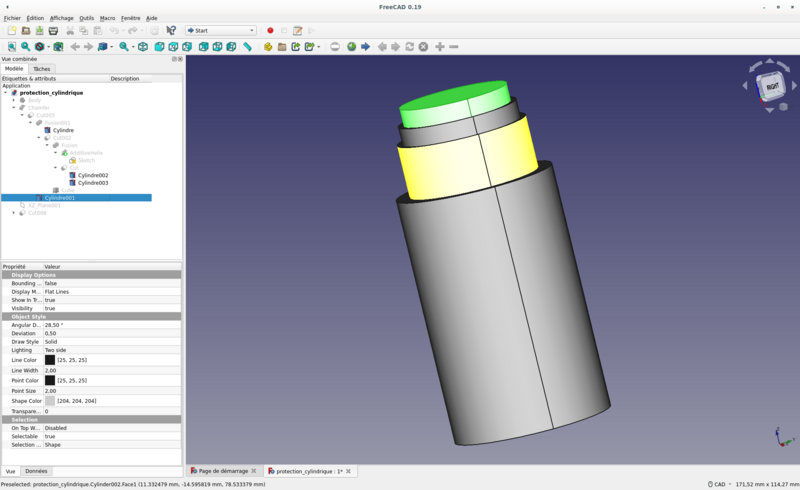

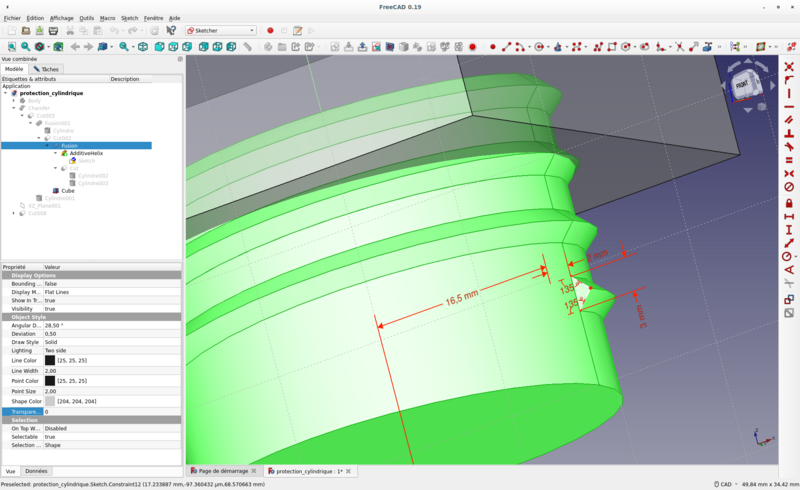

La conception sous FreeCAD n'est pas très compliquée; pour respecter la forme du ColorReader, il y a un petit col en haut du boîtier; d'autre part le vissage est fait sans marge car la souplesse du filament suffit à rendre le vissage possible sans la moindre marge.

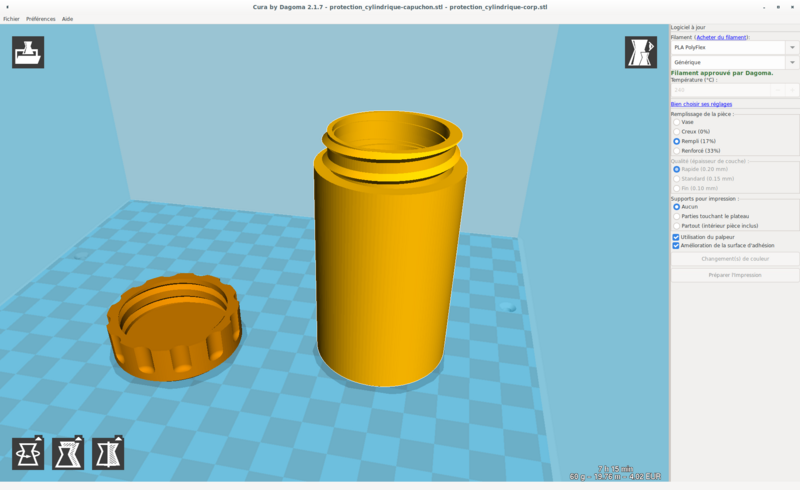

Impression :

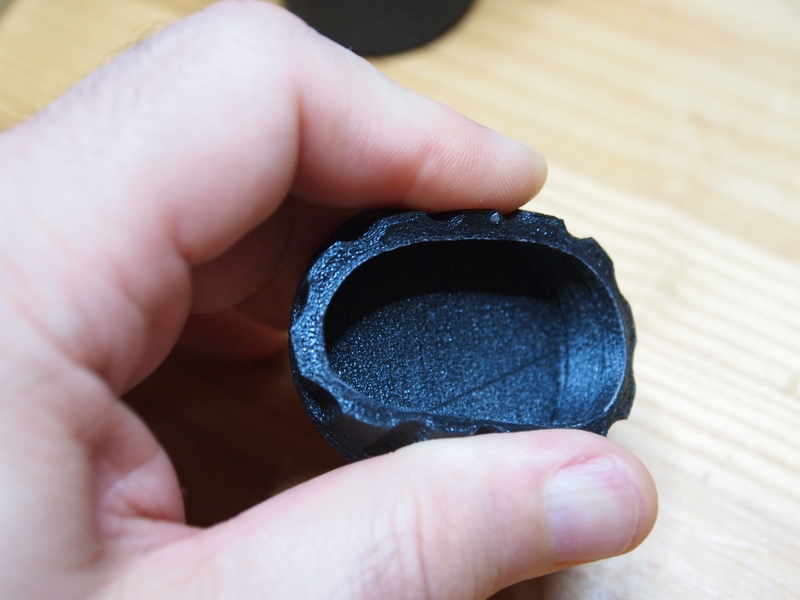

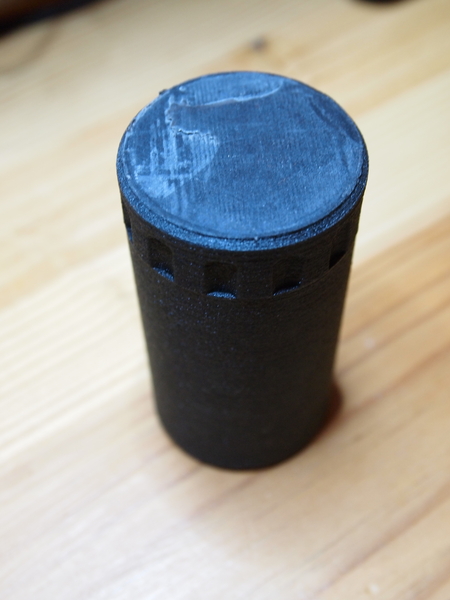

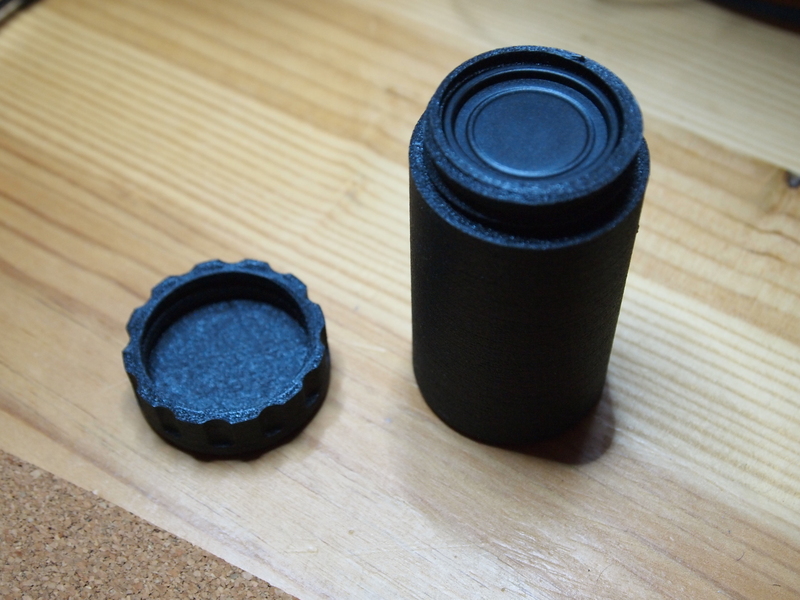

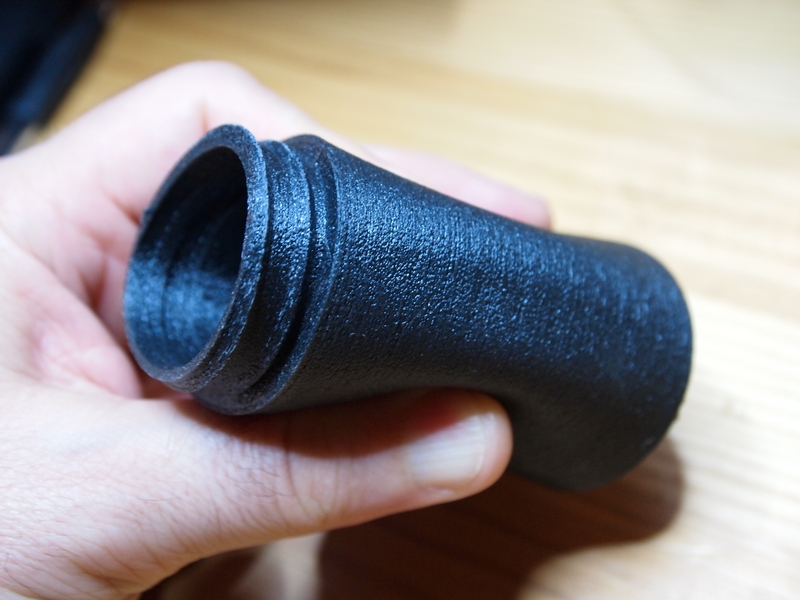

Ce qui donne :

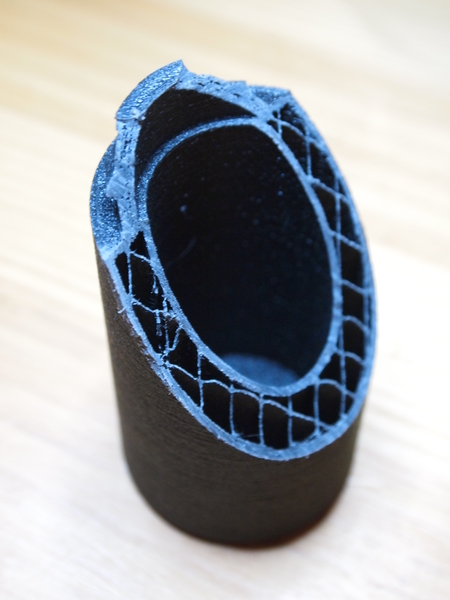

J'ai conçu ce boîtier avec des parois de 5mn et un remplissage de 17% pour avoir une coque très souple qui amorti bien en cas de chute.

Les fichiers 3D sont :

Améliorations possible :

  • ajouter un relief dans le capuchon pour caler le ColoReader.
  • activer "Améliorer la surface d'adhésion" ou ajouter un support détachable à l'impression pour éviter d'habimer le fond et le couvercle lors du décollement du plateau de l'imprimante 3d.

A bientôt

Antoine
