Besoin :

Concernant l'installation avec le climatiseur BLYSS WAP-12EA26 :

Le tuyau d'évacuation en accordéon a un diamètre de 12cm.

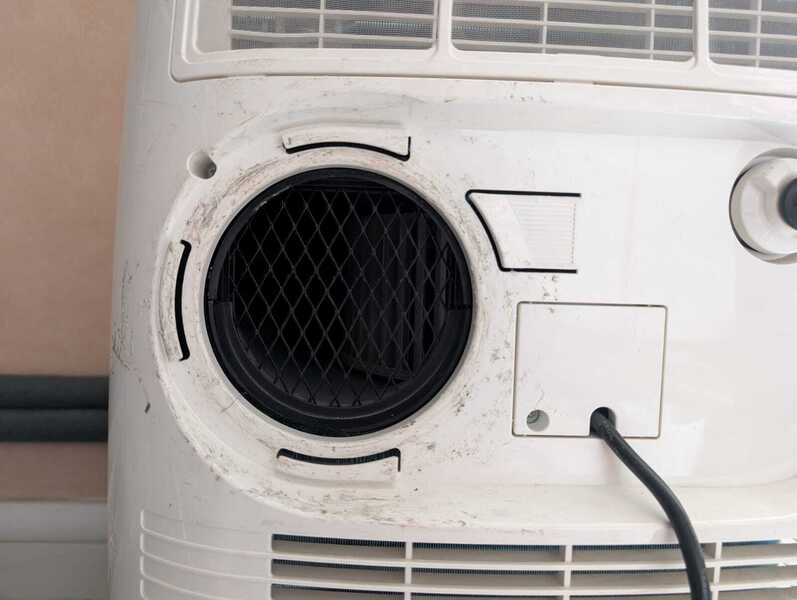

La sortie du climatiseur a une base de 13cm avec un principe d'accroche assez simple : un simple anneau de 3mn d'épaisseur qu'il suffit de glisser entre les accroches à l'arrière.
La sortie côté fenêtre est une ouverture cylindrique de 14cm de diamètre dans une planche de contreplaqué de 1cm d'épaisseur.

Mise-au-point :

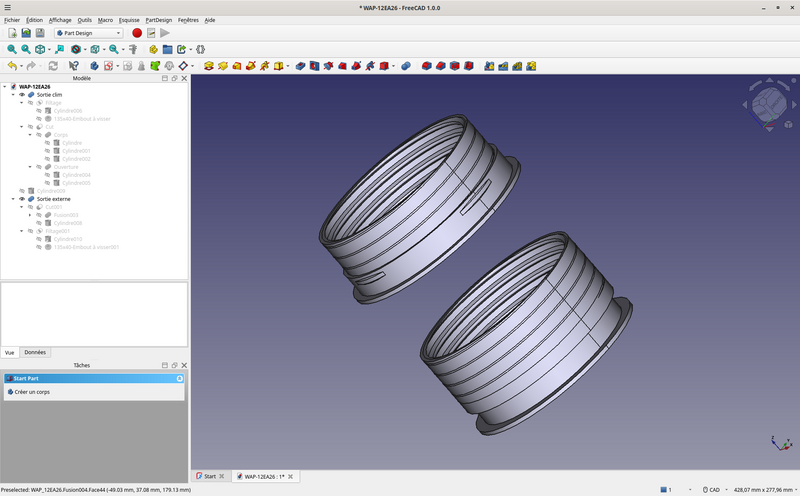

J'ai conçu les 2 adaptateurs sous FreeCAD, avec quelques fonctions booléennes pour les corps et le module de visserie pour le filetage.

Le filetage est un peu plus serré que le tuyau accordéon et il faut un peu forcer pour insérer le tuyau, mais du coup cela tient très bien et il n'y a pas du tout de fuite d'air (inutile d'ajouter du gros scotch).

L'adaptateur pour la planche de sortie contient 4 petits renflements qui permettent de le tenir en place sans avoir le moindre jeu, et là aussi il n'y a pas la moindre fuite d'air.

Impression :

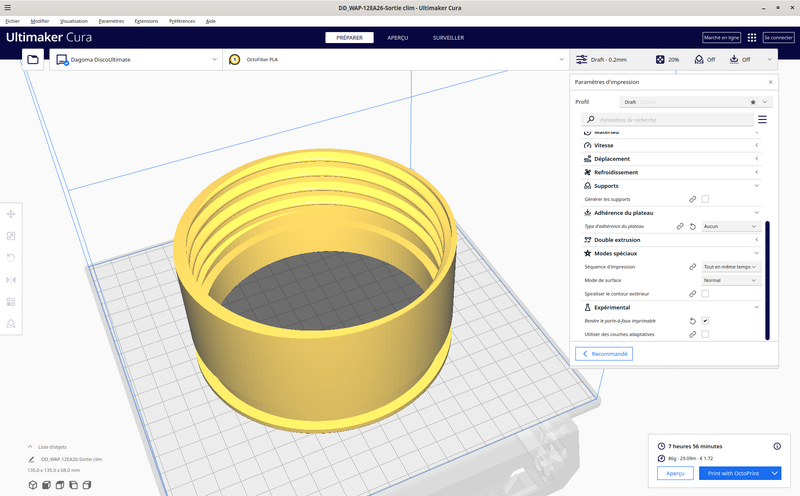

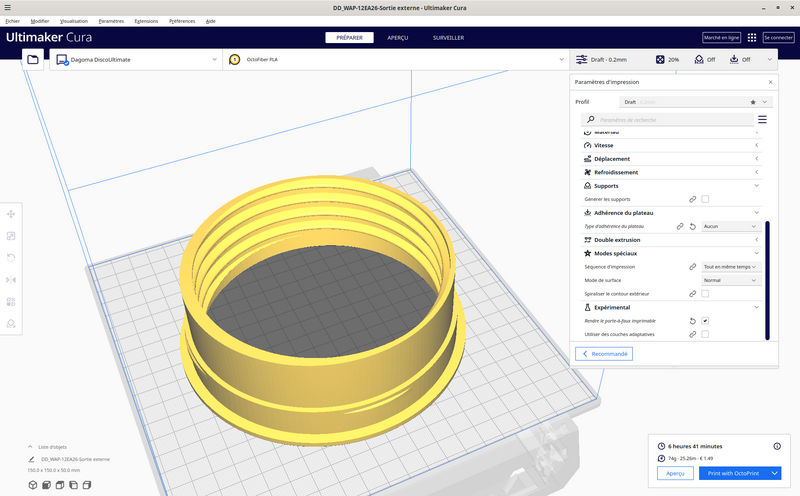

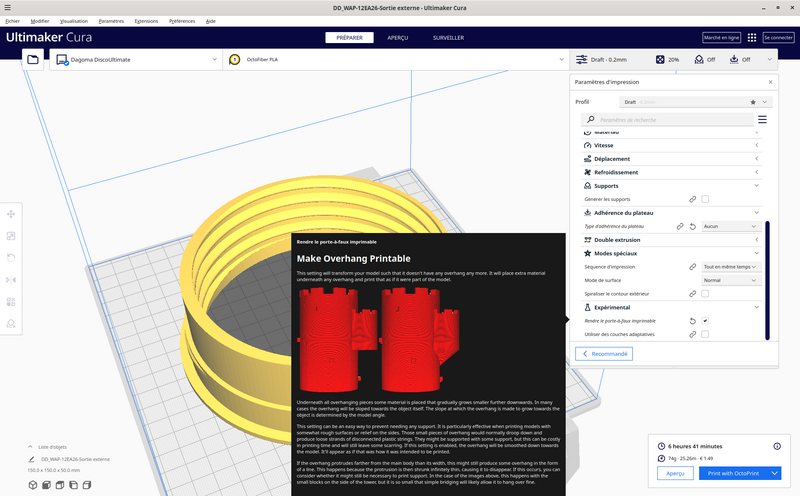

L'impression peut se faire sans support, en activant l'option "Rendre le porte-à-faux imprimable" :

Note: l'impression n'est pas jolie car mon filament a traîné pas mal de temps, mais l'étanchéité est parfaite.

Installation :

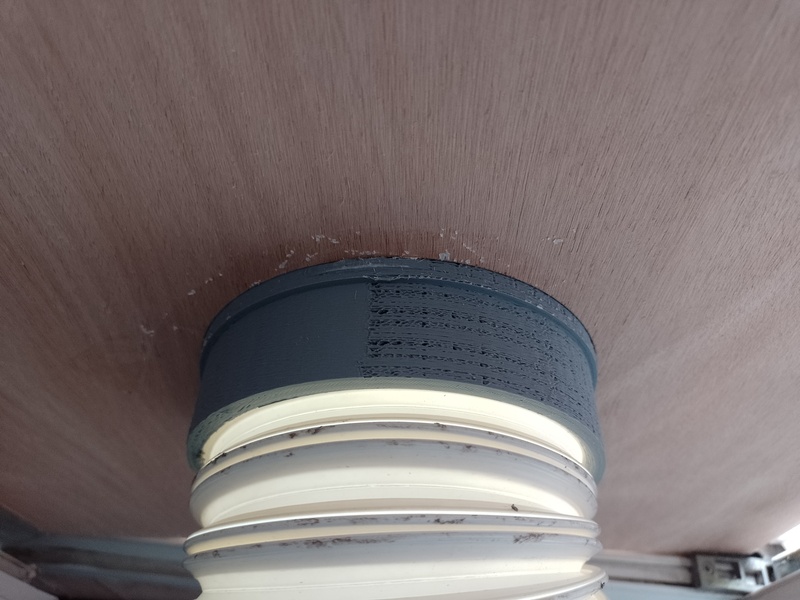

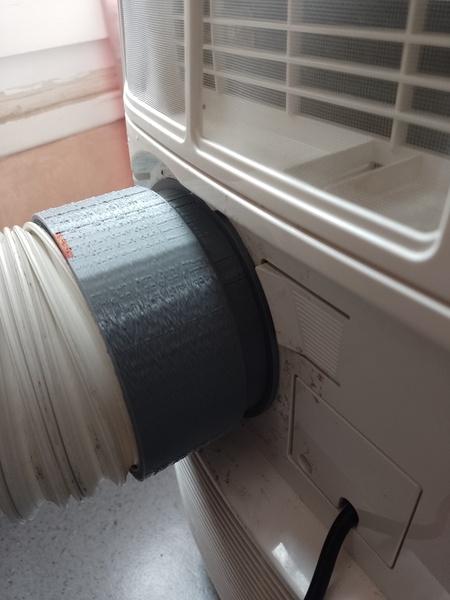

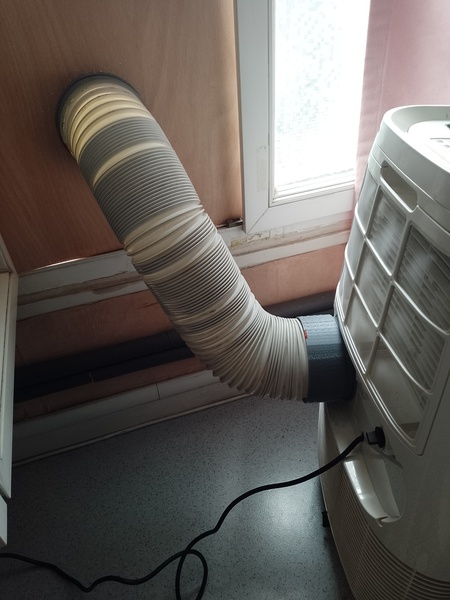

Une fois en place, cela donne :

Amélioration possible :

Ajouter une encoche pour indiquer le début du filetage.

A bientôt

Antoine EMERIT
