Conception 3D d'un système de rideau pour fenêtres
par Antoine EMERIT, le samedi 20 janvier 2018 à 22:10
Catégorie : Général
Mots clés : Impression3D Bricolage

Grace à une imprimante 3D et un peu de modélisation sous FreeeCAD, j'ai construit les pièces nécessaires à un nouveau système de rideau pour mes fenêtres.

Dans un précédent article, je vantais les mérites de l'imprimante 3D Dagoma associée au logiciel FreeCAD pour la modélisation 3D de nouvelles pièces.

J'ai donc utilisé ce couple pour concevoir un système de support et anneaux-pince pour mettre en place des rideaux de fenêtre.

Réalisation des supports

Support central

La réalisation du support central sous FreeCAD est faite à partir d'un profil, et de quelques découpes pour alléger ce support et le rendre plus 'design' :

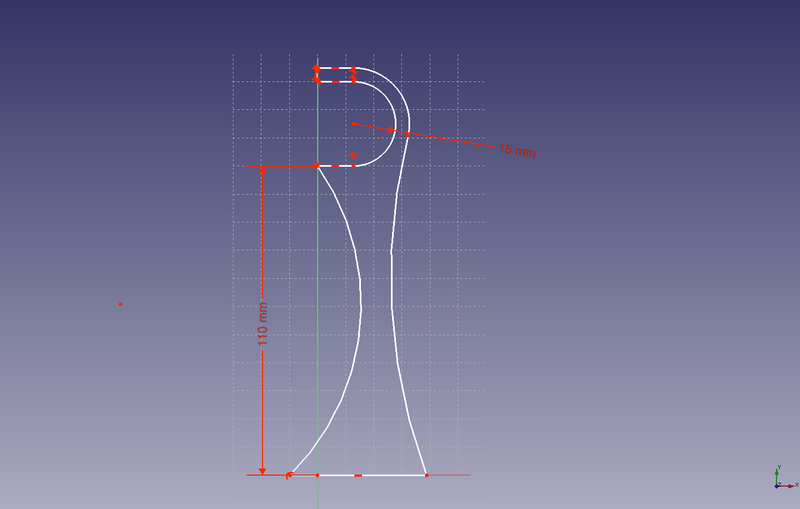

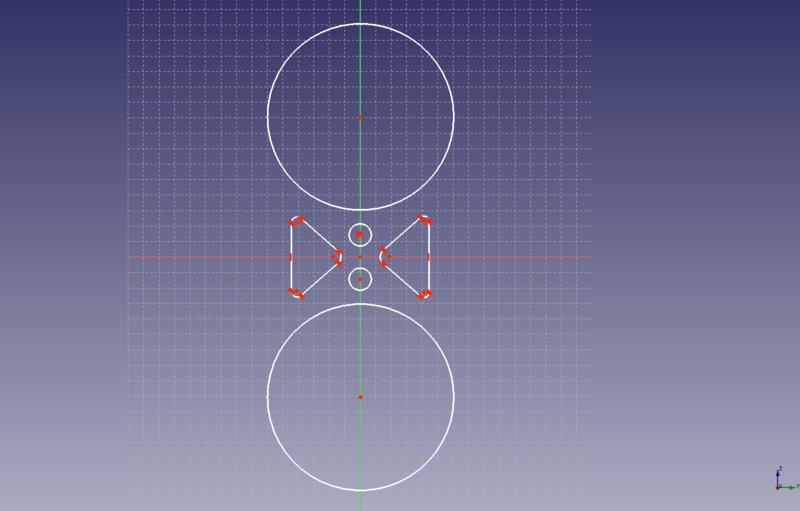

Profile support central Découpe support central

Pour le vissage il a fallu créer un profil correpondant aux vis choisie pour la mise en place :

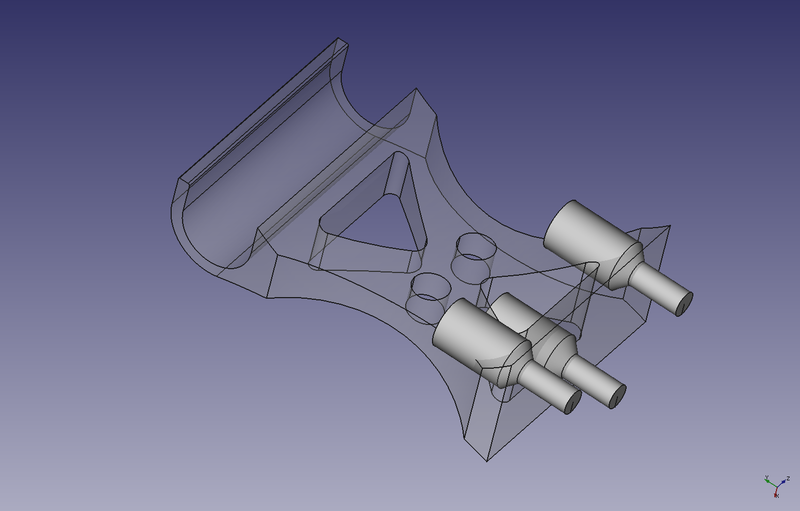

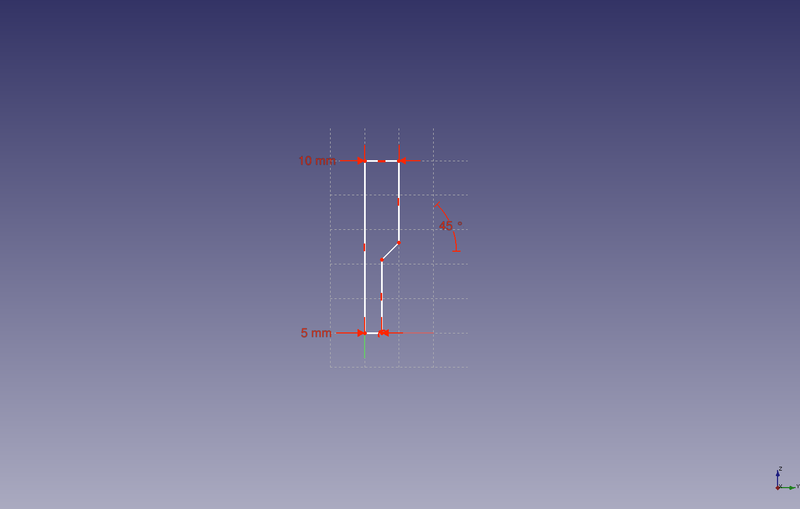

Profile vis pour support central Vissage sur support central

Le modèle du support central est :

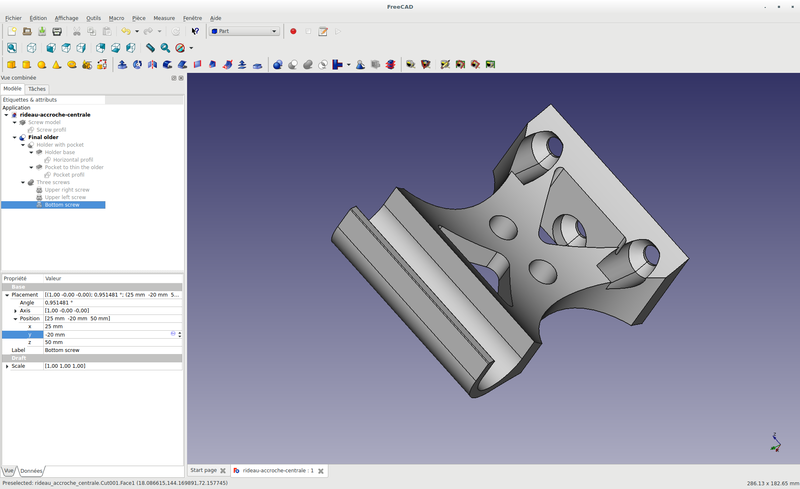

Modèle support central Vue 3D support central

Vue réalité augmentée

L'impression sur la Dagoma est sans soucis mais prend quand même 9h50 en mode rapide. Le résultat, avec un filament Chromatik de couleur ivoire, est correct pour la face (celle qui est visible une fois le support installé en hauteur), mais l'orientation d'impression avec usage des supports n'est pas du plus subtil pour le dos (invisible à l'installation). Je pense que cela aurait été mieux sur la tranche en rendant ces tranches droites (modèle à revoir donc) :

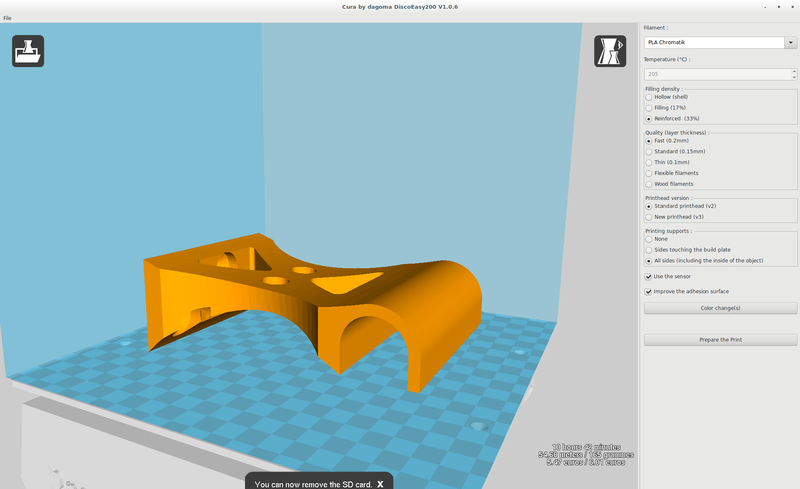

Impression support central

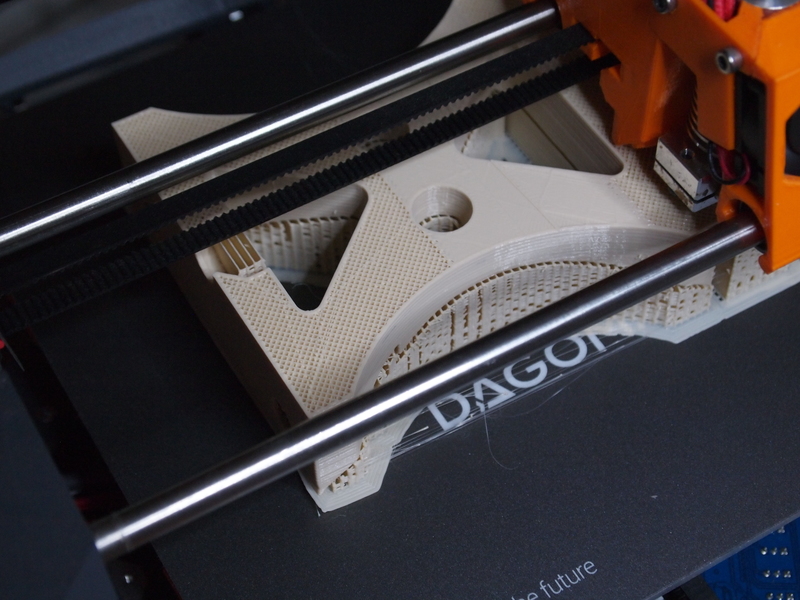

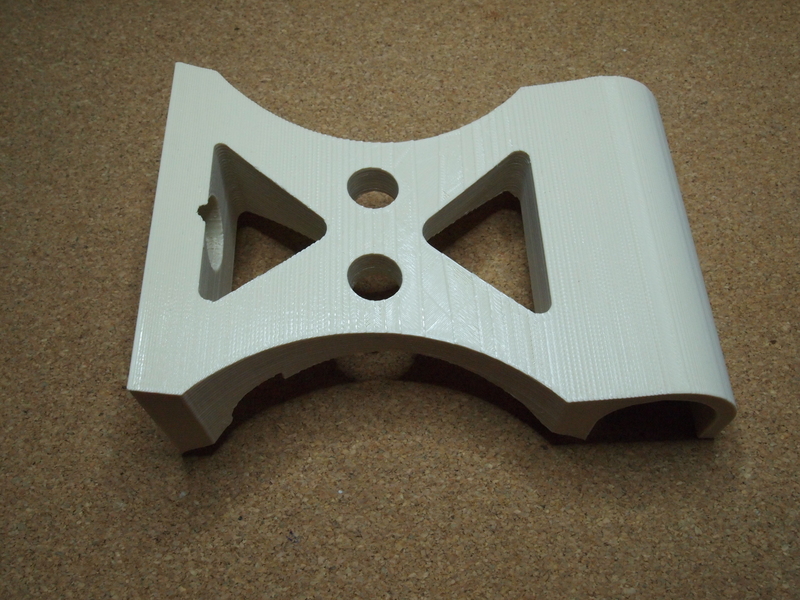

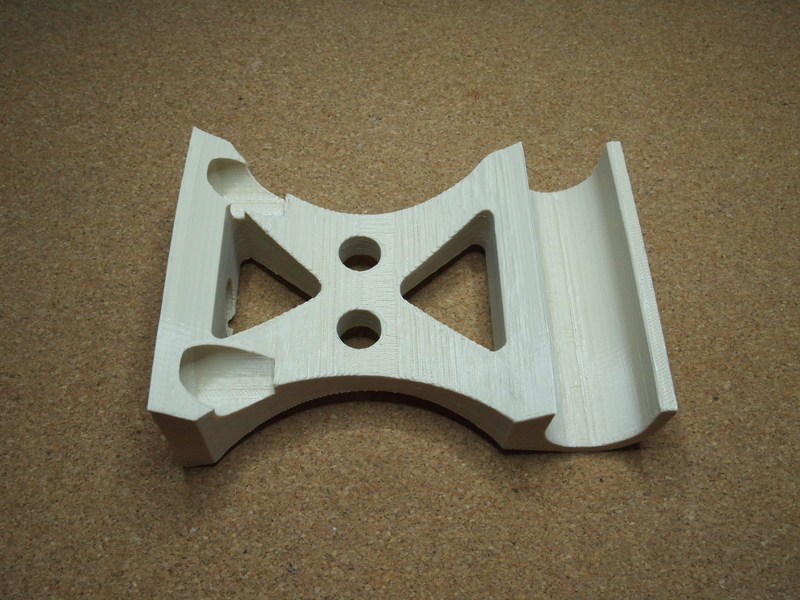

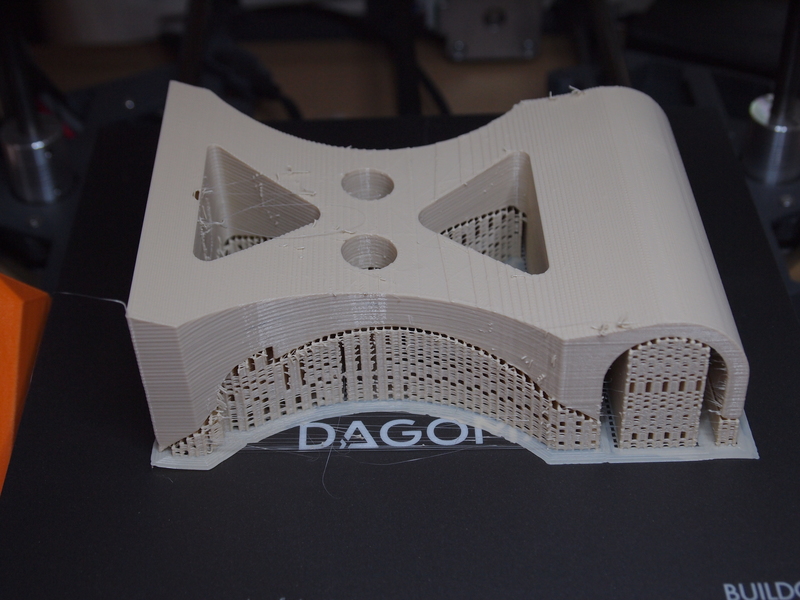

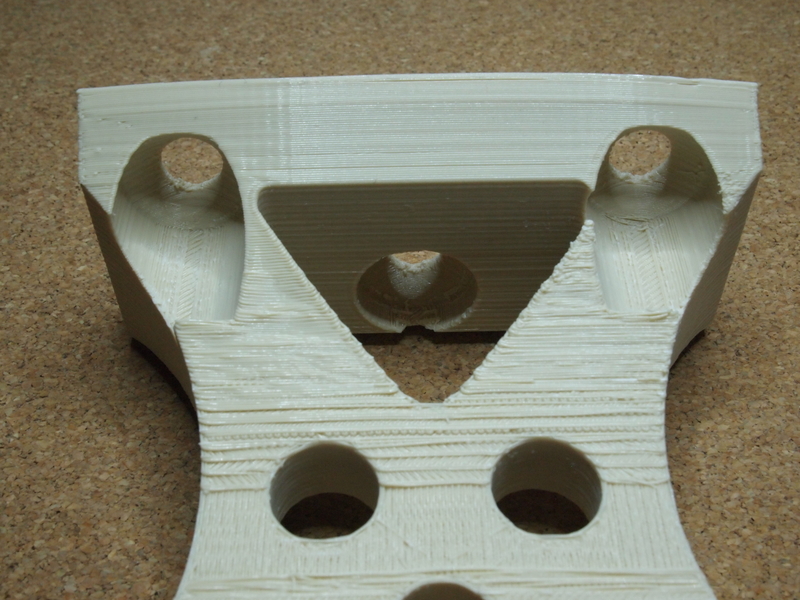

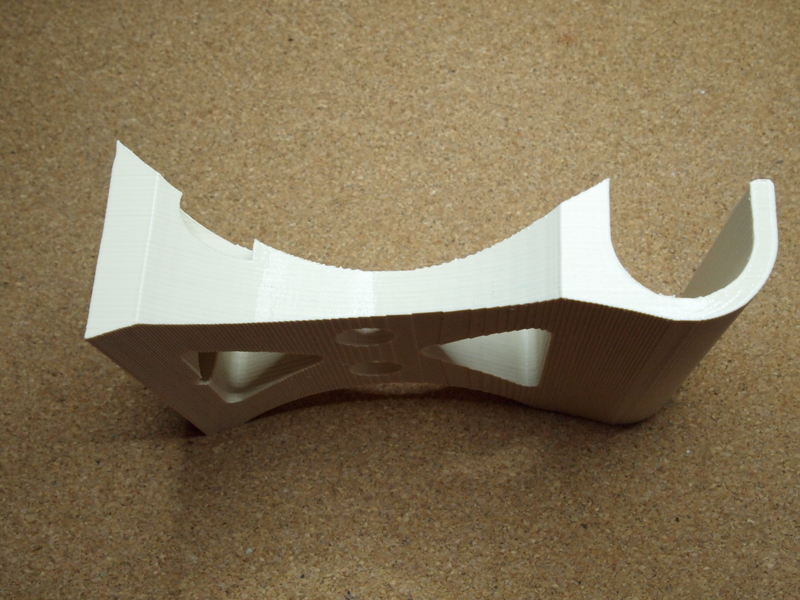

Impression début Impression fin Impression dos Impression face Impression côté Impression vissage

Le support est extrèmenent rigide et solide (remplissage à 33%). J'aurais pu le rendre plus fin et réduire la quantité de filament utilisé et gagner en vitesse d'impression.

Supports latéraux

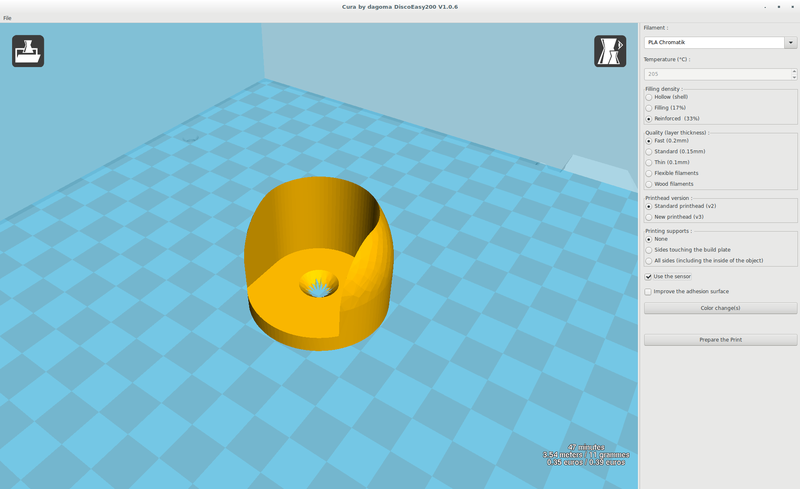

Pour les 2 supports latéraux, un profil fait le volume principal des pièces. Il suffit ensuite d'évider une partie de la pièce pour laisser le passage de la barre :

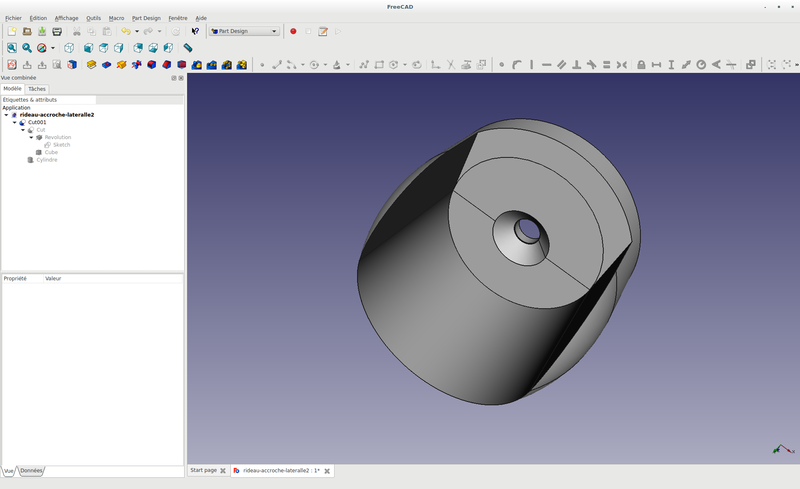

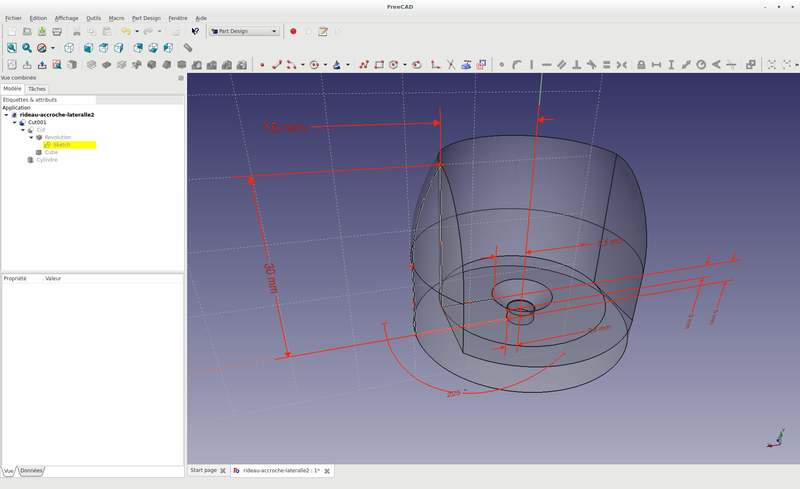

Profil support lateral Modèle support lateral

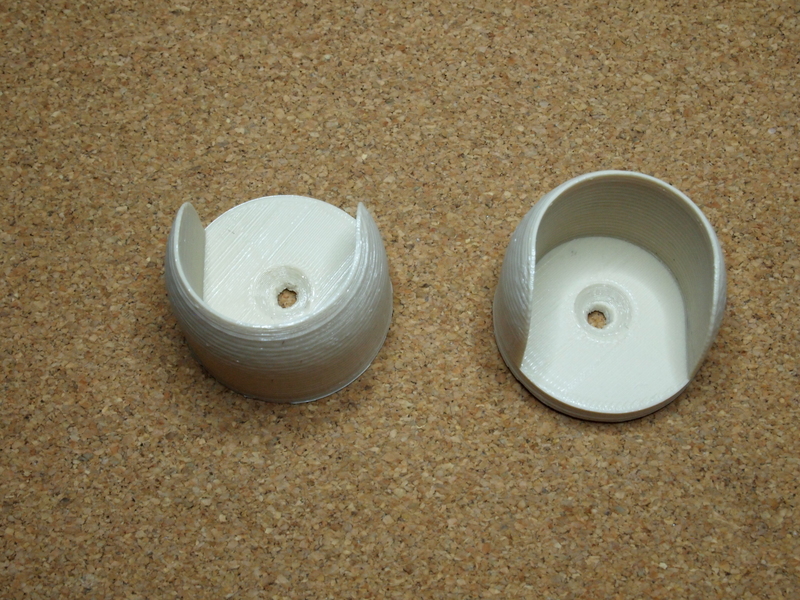

Vue réalité augmentée support lateral support lateral

Réalisation des anneaux et pinces de rideaux

Pour tenir les rideaux j'ai réalisé un couple anneau + pince. La conception de la pince a nécessité trois versions avant d'arriver à bien tenir le tissu. Il faut dire qu'il y a deux grand rideaux en lin de 4 mètres de long sur 3 mètres de haut; ça pèse un peu !

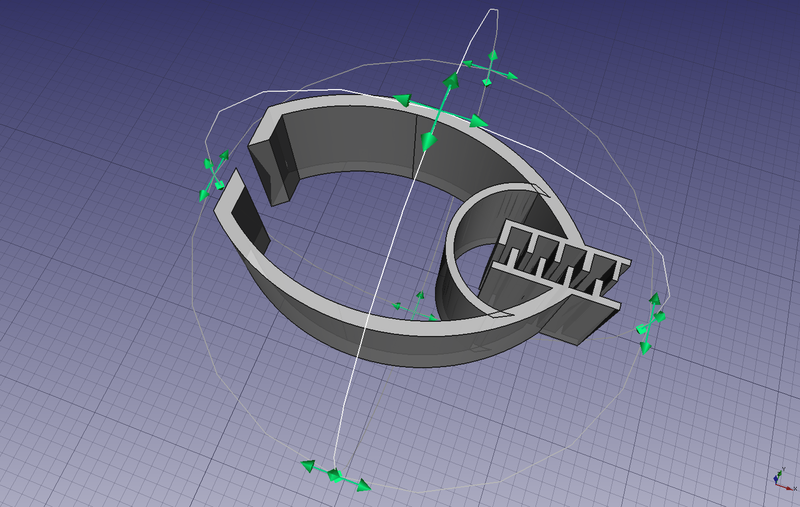

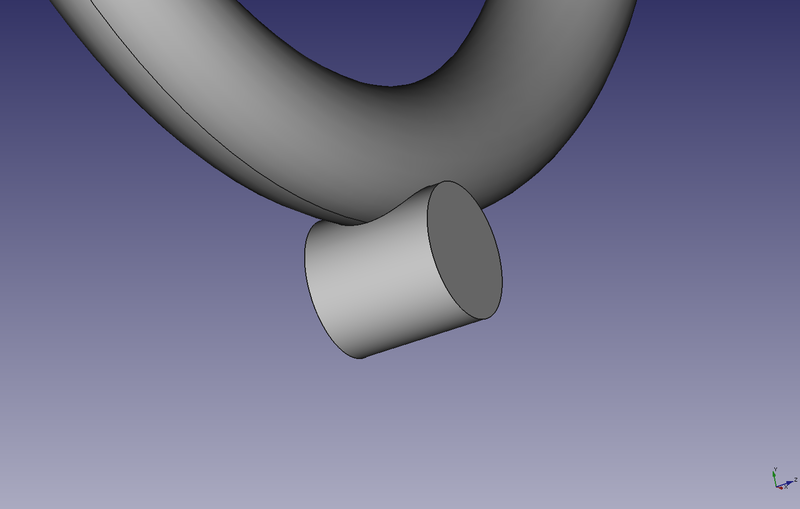

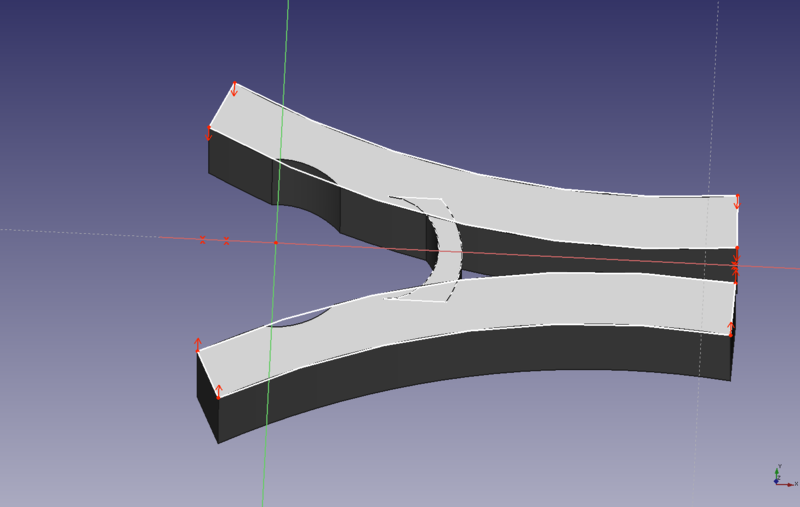

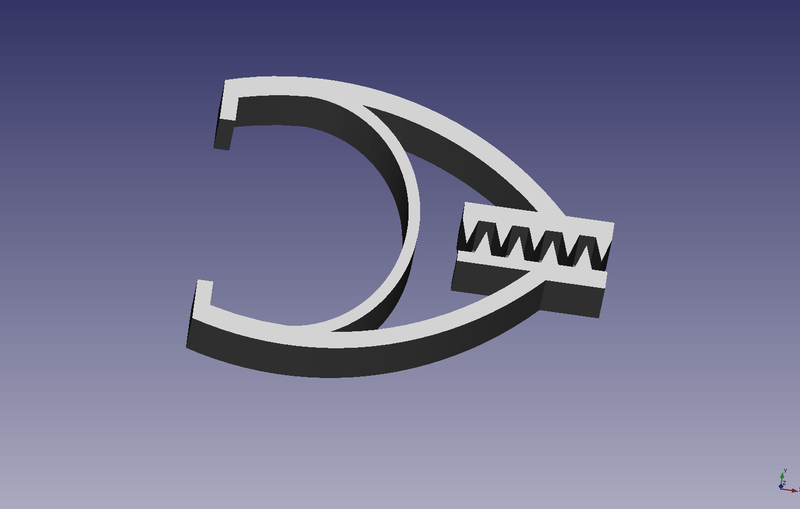

Modèle anneau 1er modèle de pince 2éme modèle de pince Modèle final pour la pince

Vue réalité augmentée

Vue réalité augmentée

Le principe de l'accroche se base sur la souplesse de la pince et une excroissance de l'anneau pour écarter la pince :

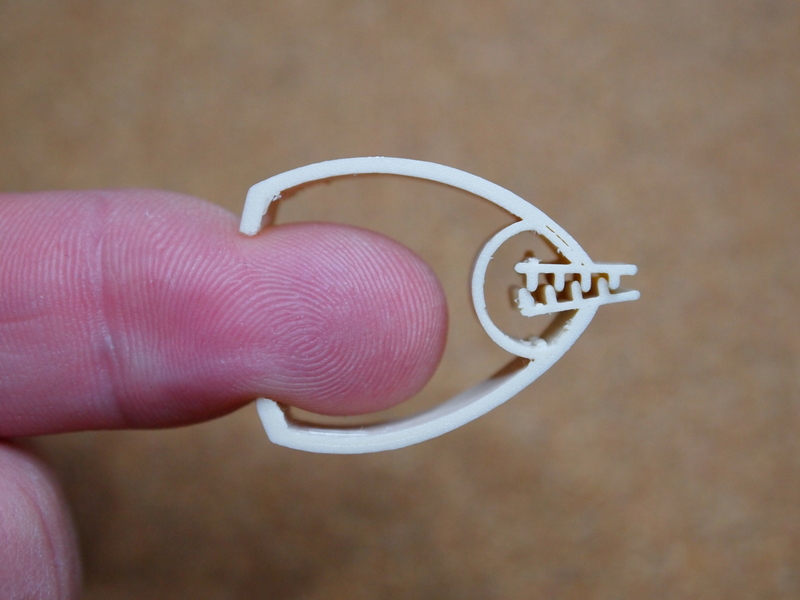

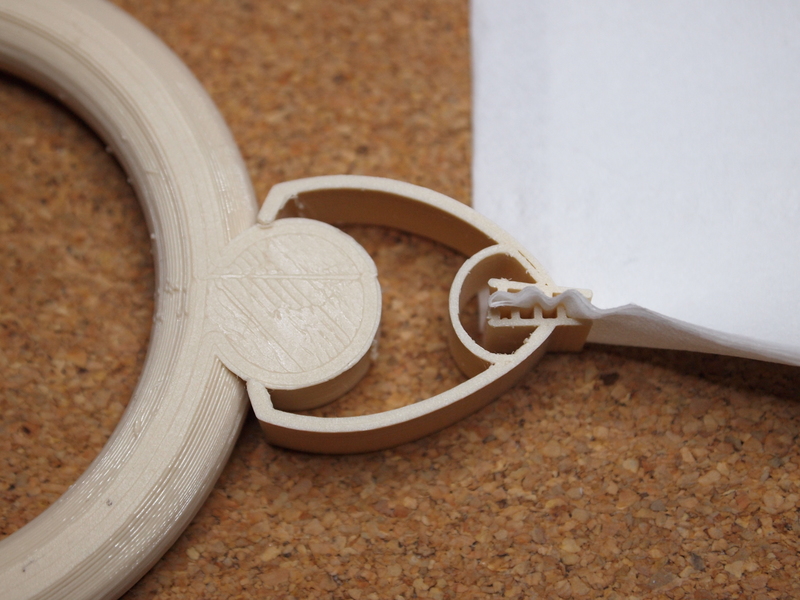

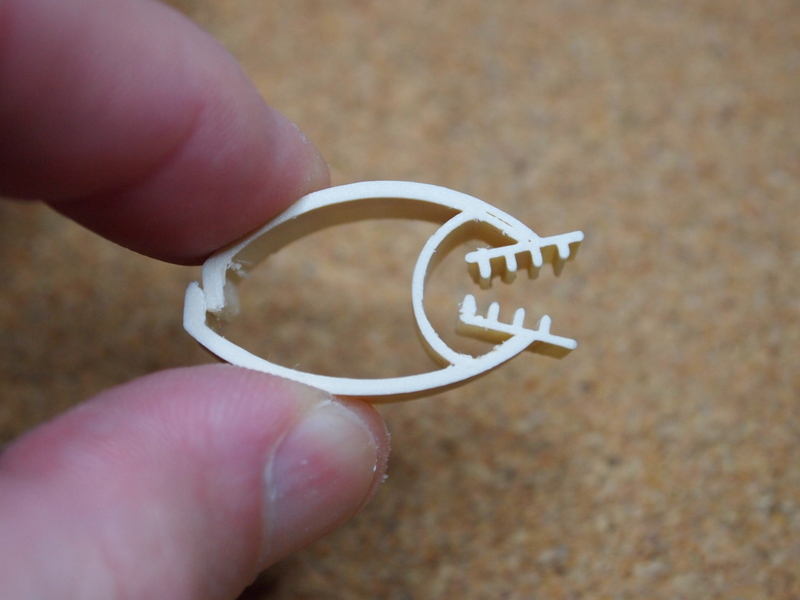

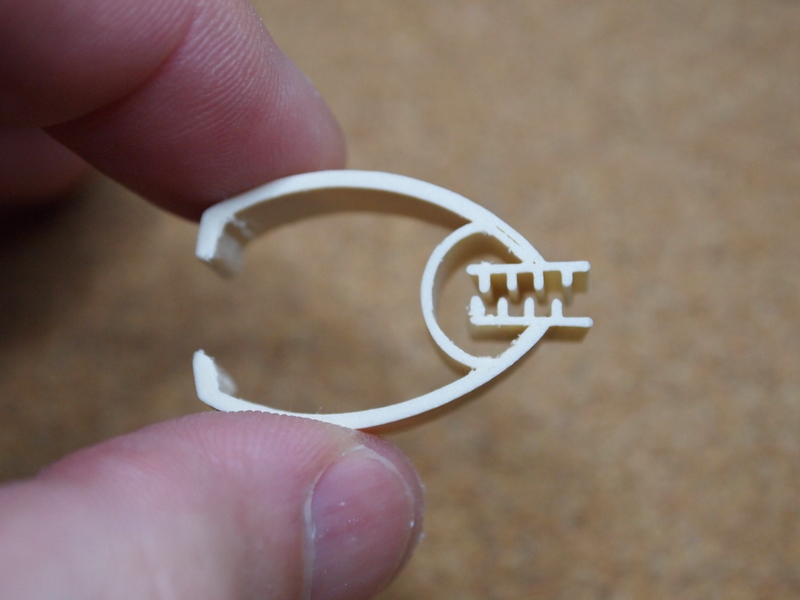

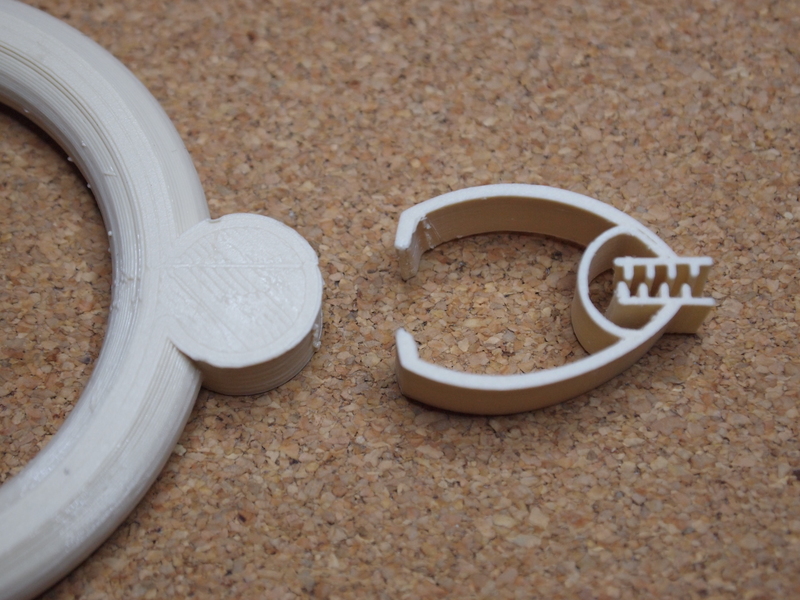

Position pince 1 Position pince 2 Position pince 3 Position pince 4 Position pince 5

L'impression des anneaux pose finalement un problème à cause des arrondis qui ne permettent pas une bonne accroche sur l'imprimante. Il faut donc activer la fonction amélioration du support lors de l'impression mais le nettoyage des anneaux n'est pas aisé. Il faudrait améliorer le modèle des anneaux pour ajouter des plats sur les tranches. Les anneaux sont aussi un peu gros. L'ensemble des 20 anneaux et 20 pinces nécessite tout de même plus de 15h d'impression (sans compter les ratés) :

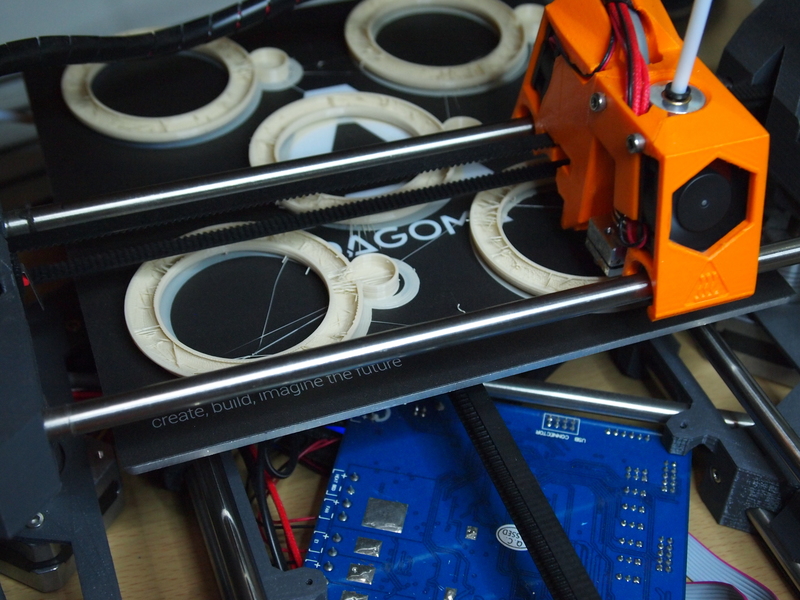

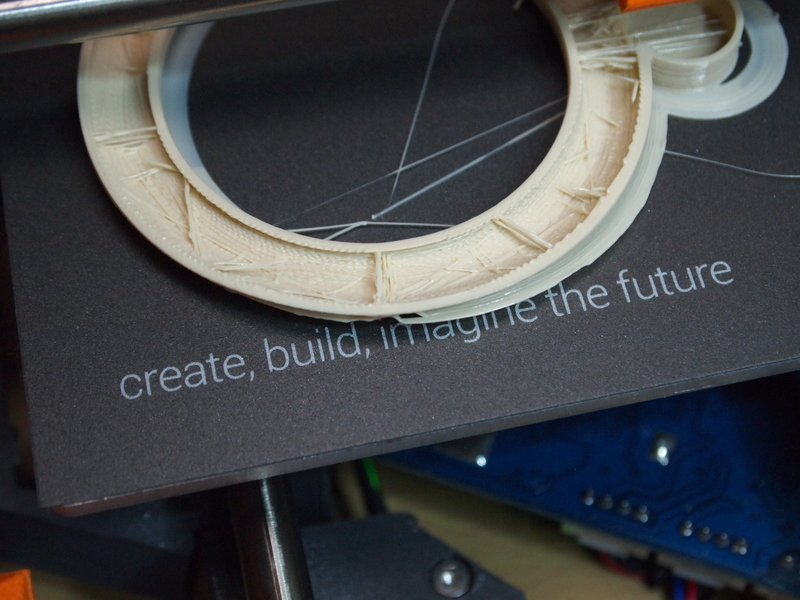

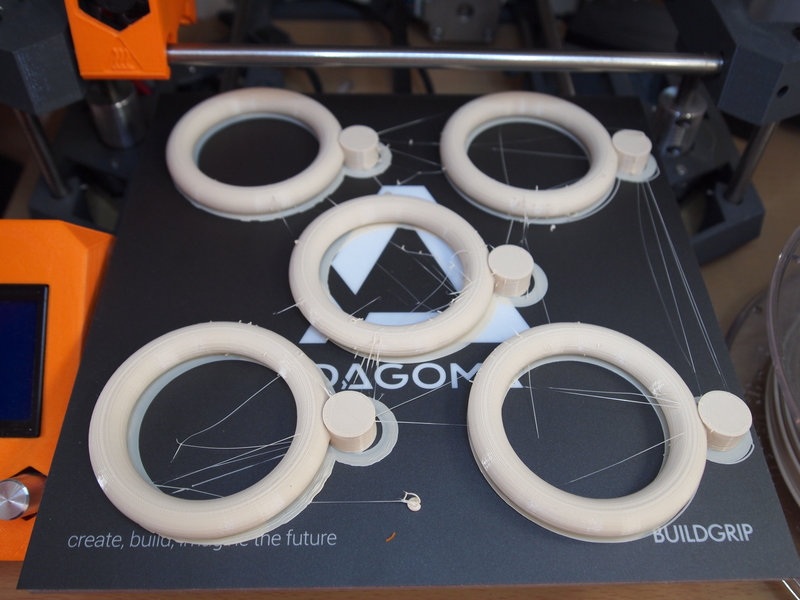

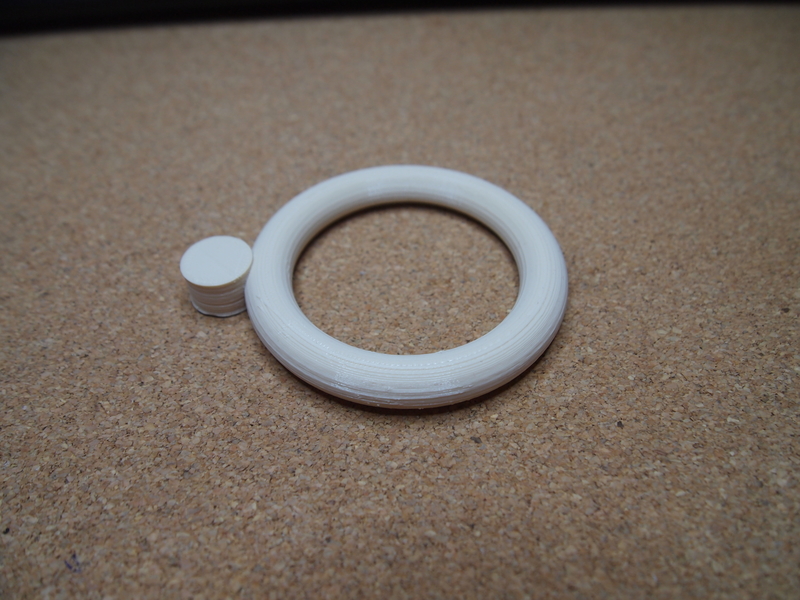

Début impression anneau Fin impression anneau Détails impression anneau Impression anneau

Installation

Pour les barres, je suis passé chez Weber Métaux à Paris (rue de Turenne) où j'ai pris 2 barres creuses en aluminium de 3 centimètres de diamètres (3mm d'épaisseur) sur 4 métres de long :

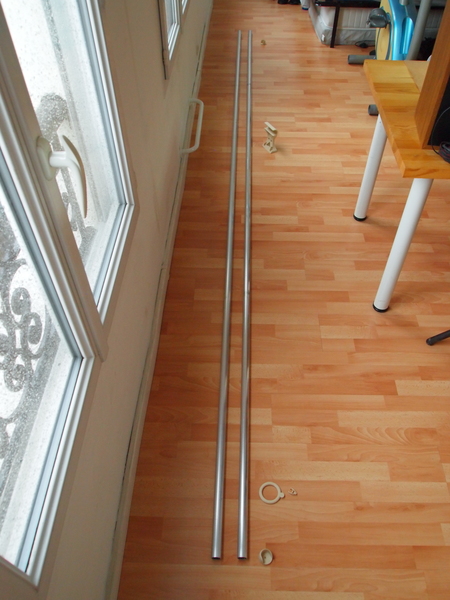

Barres aluminium

Pour le tissu, je suis allé au Marché Saint Pierre à Paris où j'ai trouvé du lin blanc sur 3 mètres de large, j'en ai pris deux fois 4 mètres de long :

Rideaux

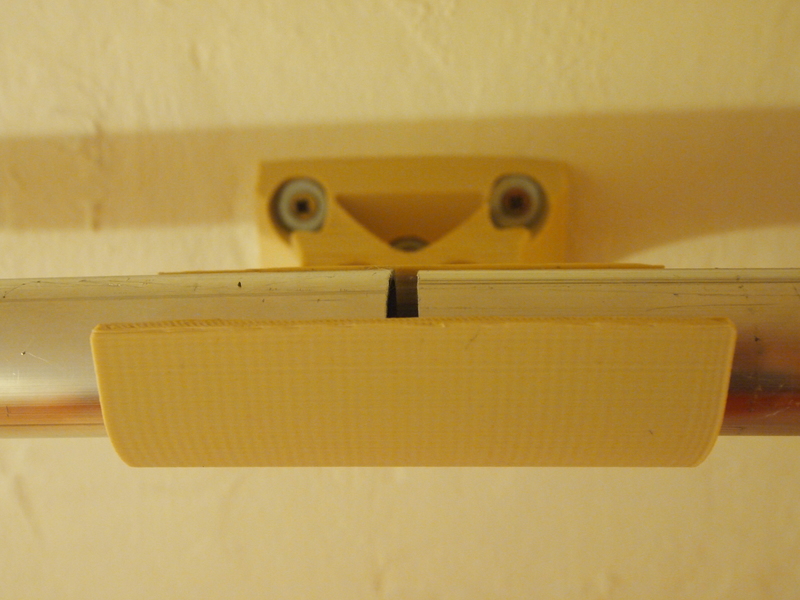

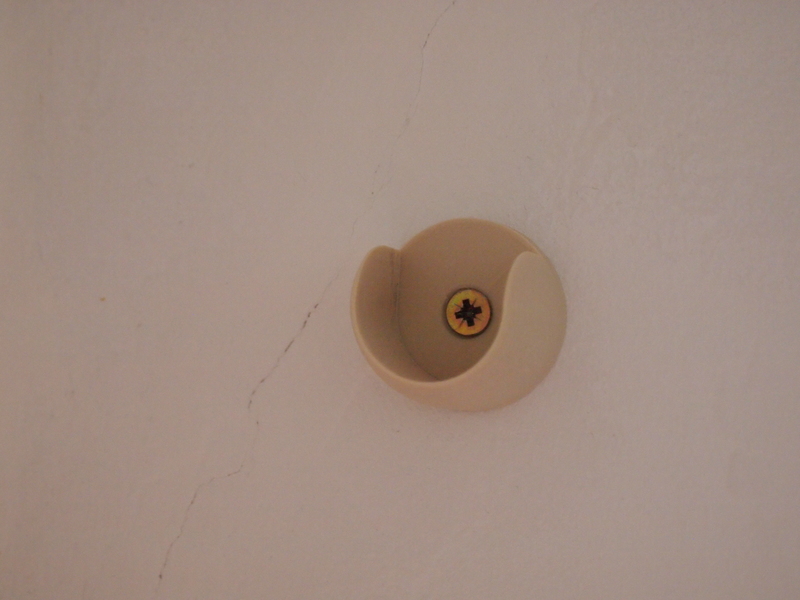

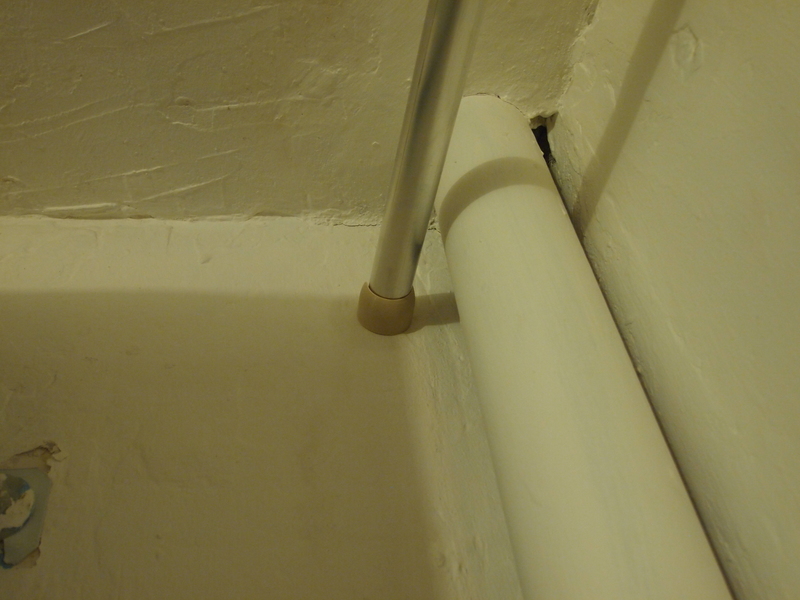

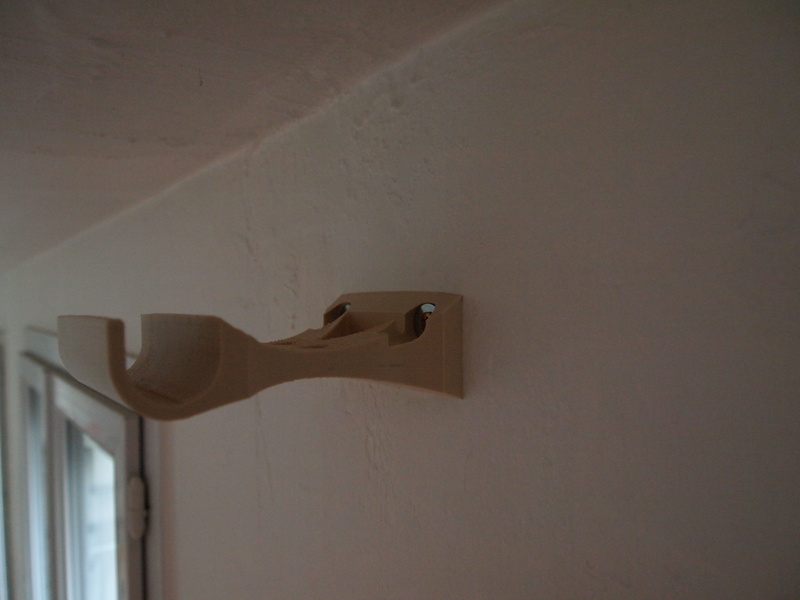

Il ne reste plus qu'à tout installer au dessus des fenêtres. Pour le vissage j'ai ajouté des rondelles suite à une erreur de diamètre des trous de vis (corrigé sur le fichier FreeCAD).

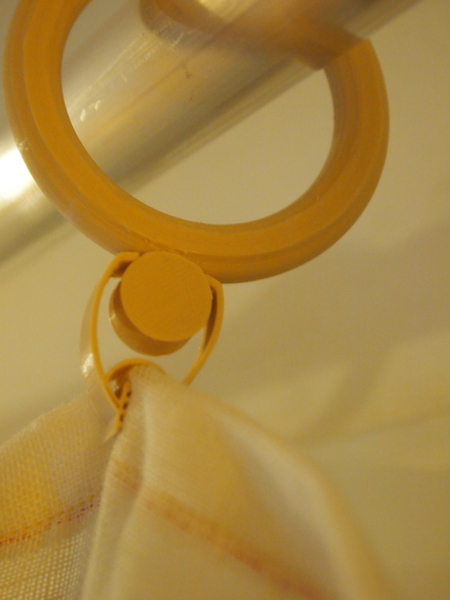

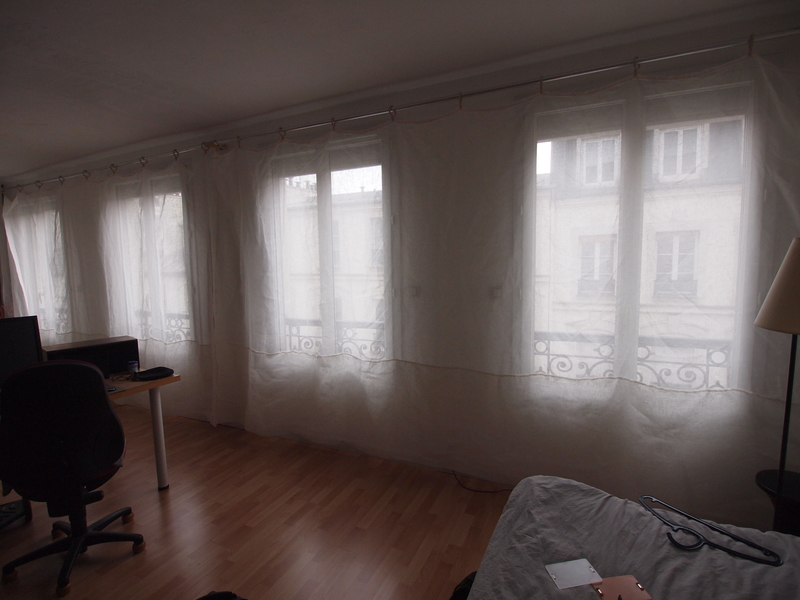

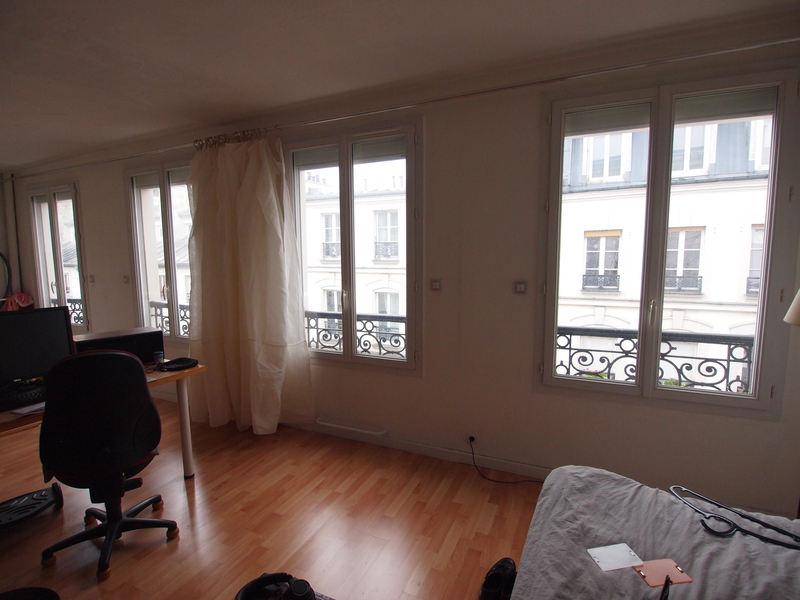

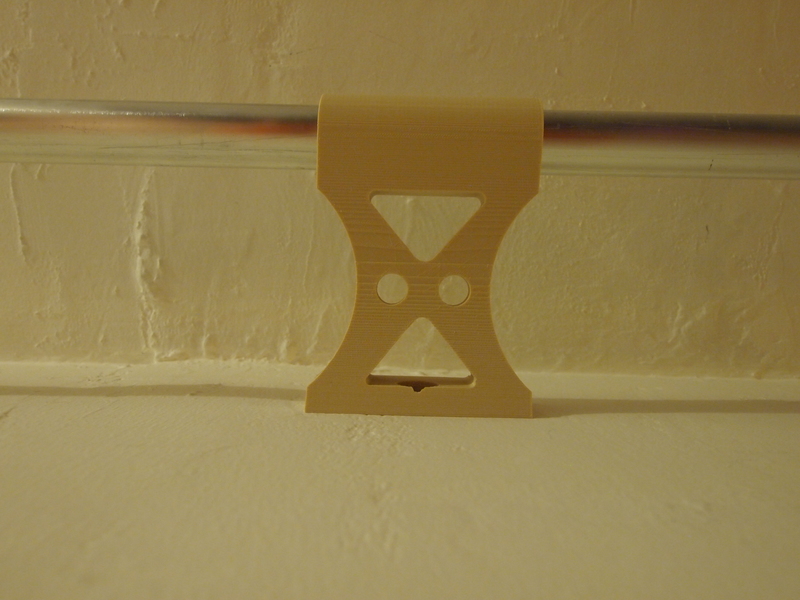

Ce qui donne finalement :

Tous les fichiers sources sont disponibles sur Thingiverse.

A la prochaine

Antoine
